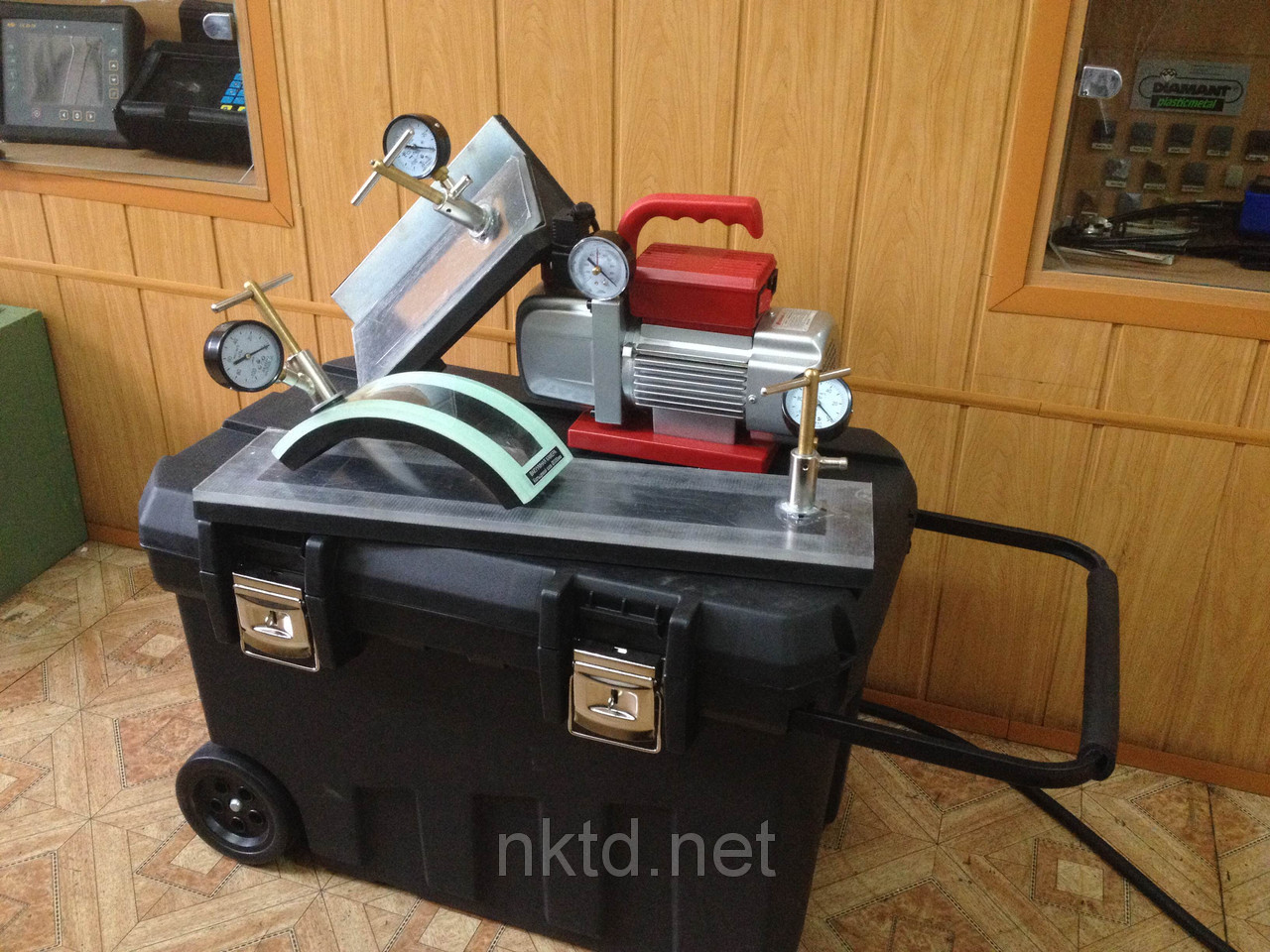

Вакуумна система для контролю герметичності зварних швів

Вакуумна система застосовується для контролю герметичності резервуарів, захисних оболонок, судин, трубопроводів та інших виробів і споруд.

Накладні вакуумні камери дозволяють ефективно випробувати на герметичність зварні з'єднання незамкнутих листових конструкцій з одностороннім доступом до швах: днища резервуарів, оболонки підземних сховищ нафтопродуктів, елементи судин і трубопроводів різного-призначення, захисні оболонки всередині приміщень або басейнів і т. п.

Принцип виявлення наскрізних дефектів - теч - заснований на створенні з допомогою накладних вакуумних камер перепаду тиску повітря на контрольованому ділянці зварного з'єднання шляхом вакуумування порожнини камери. Наскрізні дефекти реєструються оператором візуально-дефектоскопистом за появи газових бульбашок в плівці пенотворчого індикаторного розчину, яким попередньо змочується зварне з'єднання, або до рідини, якою заповнюється порожнину камери. Поріг виявлення течі 10~7 м3Па/с.

Ми пропонуємо цілий ряд накладних вакуумних камер різної конфігурації і розмірів, що дозволяють контролювати стикові і нахльосткові, кільцеві і кутові зварні з'єднання з плоским, хвилястим, кулястим, циліндричним або особливо нерівних поверхнях; в кутку, утвореному трьома взаємно перпендикулярними поверхнями, наприклад, підлогою і двома стінками. Зварні шви трубопроводів великого діаметру контролюються накладними вакуумними камерами відповідної форми.

Продуктивність контролю - не менше 50 м/год.

Технічні характеристики
