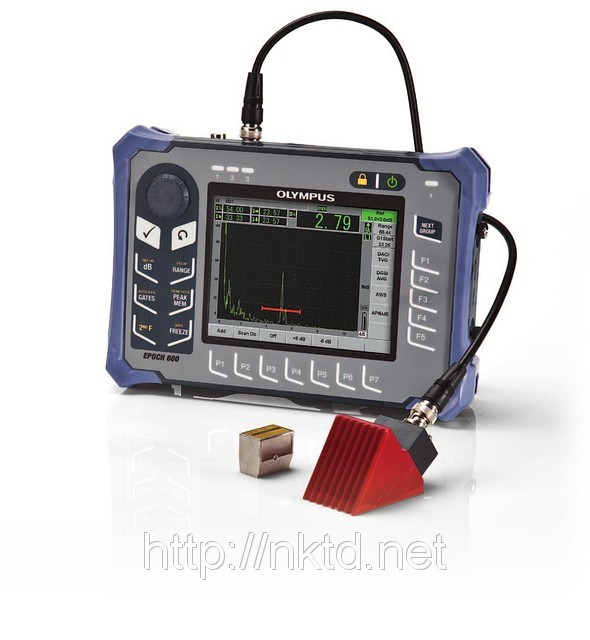

Дефектоскоп ультразвуковий Epoch 600



 Дефектоскоп ультразвуковий Epoch 600




Цифровий ультразвуковий дефектоскоп EPOCH 600 — ефективний портативний прилад, що поєднує в собі передові досягнення компанії Olympus у зоні дефектоскопії. Продумана структура меню та клавіші прямого доступу до функцій EPOCH 600 дають змогу реалізовувати всі можливості високоефективного дефектоскопа у разі забезпечення надзвичайної простоти в роботі. Великий напівпрозорий VGA-дисплей у поєднанні із запатентованим цифровим приймачем із високим динамічним діапазоном забезпечує стабільне чітке зображення А-скана за будь-якого освітлення. Дефектоскоп EPOCH 600, реалізований у двох апаратних версіях, пропонує можливість вибору параметрів за допомогою ручки або з навігаційної панелі. EPOCH 600 розроблений відповідно до вимог стандарту EN12668-1, що дає змогу реалізувати повний діапазон стандартних і опціональних функцій у сфері дефектоскопії. Завдяки міцному ергономічному дизайну обладнання може бути використане фактично в будь-якому робочому оточенні, тоді як генератор PerfectSquareTM і можливості цифрового фільтра забезпечують практичність у різноманітних застосунках.

Основні можливості


• Розроблений відповідно до вимог стандарту EN12668-1
• Настроюваний генератор прямокутної хвилі PerfectSquareTM
• Цифровий приймач із високим динамічним діапазоном
• Вісім цифрових фільтрів для поліпшеного співвідношення сигнал-Шум
• Частота повторення імпульсів 2 кГц для швидкого сканування
• Ручка або панель навігації для налаштування конфігурації
• Великий напівпрозорий VGA-дисплей
• Тривала робота від батарей (іонно-літієвий акумулятор або лужні батарейки)
• Побудова динамічної кривої DAC/TVG і DGS/AVG
• Карта пам'яті обсягом 2 ГБ MicroSD для передавання та зберігання даних
• Порт USB для передавання даних на ПК і прямого виведення на друк
• Сигнальний і VGA-вихід
• Опціональний аналоговий вихід
Поєднання економності та високої якості

Простота та гнучкість у роботі


Інтерфейс EPOCH 600 зроблений на основі промислового дефектоскопа серії EPOCH 1000. Простота структури меню приладу, можливості калібрування та функції програмного забезпечення поєднується з клавіатурою EPOCH, що забезпечують прямий доступ до критичних функцій контролю як, наприклад, посилення, настроювання строб, заморожування дисплея і збереження файлу. Реалізований зручний багатомовний користувацький інтерфейс EPOCH 600.
Портативна структура; підходить для різного робочого оточення

EPOCH 600 розроблений для роботи в різному оточенні, починаючи від контролю в лабораторіях, закінчуючи дослідженнями в екстремальних і небезпечних польових умовах. Представлено дві конфігурації приладу: з ручкою налаштування (IP66) або навігаційною панеллю (IP67). Прилад зроблений відповідно до різних промислових стандартів, що забезпечує користувачеві впевненість як у ефективності, так і в надійності приладу. Обладнання пройшло випробування на стійкість до вібрації, ударів, можливості роботи в вибухонебезпечній атмосфері та в широкому температурному діапазоні. Тривалість роботи від батарей перевищує 12 годин, що робить EPOCH 600 чудовим рішенням для віддаленого контролю.
Стійкий до вібрації VGA дисплей

Одна з функції EPOCH 600 — VGA дисплей із роздільною здатністю 640 x 480 пікселів. Горизонтальний дизайн EPOCH 600 дав змогу оптимізувати розмір A-скана та забезпечити високу чіткість зображення. Завдяки напівпрозорому VGA дисплея досягається висока чіткість зображення як за недостатнього освітлення (функція підсвітки), так і за прямого сонячного світла (розсіяне світло псевдопідсвітки).
Оптимізація доступу до функцій

EPOCH 600 — високоякісний ультразвуковий прилад. Дефектоскоп EPOCH 600, виготовлений на основі цифрової архітектури EPOCH XT, LTC і серії EPOCH 1000, забезпечує гнучкість і широкі можливості генератора та приймача для вирішення більшості завдань дефектоскопії.
Генератор/Приймач

У стандартній поставці дефектоскопа EPOCH 600 реалізовані такі можливості:
• Настроюваний генератор прямокутної хвилі PerfectSquareTM
• Цифровий приймач із високим динамічним діапазоном
• Вісім 100% цифрових фільтрів
• Автоматичне або ручне настроювання частоти повторення імпульсів від 10 Гц до 2000 Гц
• Напруга генератора від 100 В до 400 В
• Роздільна здатність за амплітудою +/- 0.25%
• П'ять настроюваних користувачем вимірювань
Зручна навігація

Для реалізації різних вимог і потреб користувачів спроєктовано дві конфігурації EPOCH 600: з ручкою настроювання і з панеллю навігації на клавіатурі. Ручка настроювання і кнопки переміщення на панелі навігації призначені для вибору параметрів і встановлення потрібних значень.
Ручка налаштування

Ручка настроювання EPOCH 600 використовується разом із кнопками CHECK і ESC для грубого та точного налаштування значень параметрів. Можливе блокування ручки для запобігання випадковому зміні значень параметрів у процесі контролю. Ця конфігурація забезпечує плавну зміну параметрів для користувачів, які віддають перевагу використанню в роботі ручки. Конфігурація приладу з ручкою відповідає вимогам стандарту IP66.
Панель навігації

Панель навігації EPOCH 600 — це характерна опція дефектоскопів EPOCH. Кнопки переміщення вгору та вниз на навігаційній панелі використовуються для грубого настроювання параметрів, а кнопки зі стрілками вправо та вліво — для точного регулювання. У панелі навігації передбачені додаткові функції та найчастіше використовувані параметри: посилення, збереження, а також кнопки CHECK і ESC. Конфігурація приладу з панеллю навігації відповідає вимогам стандарту IP67.

Стандартні програмні опції

Динамічні криві DAC/TVG: Розрахунок амплітуди сигналу та зображення як рівень у децибелях або відсоток від кривої DAC або амплітуди опорного ехосигналу під час посилення, змінюваного за часу. Передбачено чотири варіанти DAC: ASME, ASME 3, JIS і користувацька крива. Також реалізовано кілька основних можливостей: динамічно настроювані криві DAC, перемикання переглядів DAC і TVG, а також користувацькі сигнальні криві DAC.

DGS/AVG: Ця технологія визначення розміру дефекту дає змогу оцінювати ехосигнали на основі діаграми DGS/AVG, сформованої для певного типу датчика та матеріалу. Діаграма DGS/AVG ілюструє співвідношення між висотою луно-сигналу, розміром дефекту та відстанню від датчика.

Корекція кривини поверхні: Корекція даних ПЗ шляху під час використання похилого датчика для контролю викривлених поверхонь труб або стрижнів.
Програмні опції

AWS D1.1 і D1.5: Можливість оцінки форми хвилі від відбивача для різних випадків проведення AWS інспекції. Ці опції дають змогу робити точніший контроль завдяки усуненню ручних розрахунків.

Збереження шаблонів: Можливе поєднання живої форми хвилі з формою хвилі опорного ехосигналу. Записані шаблони динамічно вмикаються і вимикаються після натискання однієї кнопки для подальшого порівняння форм хвилі. Функція настроювання посилення дає змогу для кожного збереженого шаблону встановлювати посилення на основі необхідного рівня чутливості. Ця функція незамінна для аналізу точкового зварювання та інших застосунків.

API 5UE: Визначення розміру дефекту відповідно до API, рекомендована практика 5UE. Програма використовує технологію зміни амплітуди від відстані (ADDT) для вимірювання розміру потенційного дефекту в процесі дослідження OCTG труб. Вимірювання прості та відтворювані; всі варіанти ADDT отримані від пікового сигналу, що огинається.

Усереднення форми хвилі: Функція вибудовує живий А-скан з огляду на усереднення послідовно отриманих А-сканів. Таке усереднення покращує співвідношення сигнал-шум у разі виявлення статичних дефектів. Усереднення здійснюється на основі 2, 4, 8, 16 і 32 форм хвилі.
Реєстратор даних і ПК інтерфейс
Керування даними

У дефектоскопі EPOCH 600 реалізовано кілька методів збереження, архівації та побудови звітів за результатами вимірювання та цим калібрування. У внутрішню пам'ять приладу записується до 50,000 даних, можливе розширення пам'яті завдяки знімній карті пам'яті на 2 ГБ. Забезпечена повна сумісність із програмою інтерфейсу GageViewTM Pro компанії Olympus NDT. Реалізоване швидке настроювання параметрів файлу, гнучке керування даними, запис результатів інспекції та подальше побудування звітів.
Програма інтерфейсу GageViewTM Pro

EPOCH 600 повністю сумісний із програмою інтерфейсу GageViewTM Pro. Оператор може вивантажувати значення, переглядати вимірювання на ПК, експортувати дані вимірювання й калібрування в електронні таблиці, відновлювати файли калібрування й іннспекції безпосередньо з дефектоскопа, а також здійснювати такі базові операції як оновлення програмного забезпечення й отримання знімків дисплея.

Реєстратор даних

В EPOCH 600 реалізований вбудований реєстратор даних для збереження файлів калібрування та інспекції. Передбачені два стандартних типи файлів: файли калібрування (CAL) та інкрементальні (INC) файли. файли CAL дають змогу зберігати віртуально безліч параметрів параметрів для швидкого та простого виклику налаштувань. Тип INC призначений для збереження даних інспекції в один файл для вивантаження та побудова звітів.

Вбудований реєстратор даних може бути розширений завдяки програмній опції «Expanded Datalogger». Водночас додаються типи файлів, що ідеально підходять для контролю корозії: послідовний, послідовний з користувацькими точками, 2-D координатна решітка, 2-D з користувацькими точками, 3- D координатна решітка, тип «boiler» і 2-D EPRI.
Карти пам'яті MicroSD і Друк

У дефектоскопі EPOCH 600 як внутрішня та зовнішня пам'ять використовуються 2 ГБ карти пам'яті MicroSD. Знімна карта пам'яті дає змогу зберігати знімки екрана у форматі бітового зображення для побудови звітів, а також експортувати криві та збережені дані вимірювань і калібрування в формат. Друга 2 ГБ карта пам'яті MicroSD встановлюється у внутрішній слот приладу. У разі виходу приладу з ладу карта MicroSD може бути витримана в авторизованому сервісному центрі для відновлення важливих даних.



EPOCH 600 сумісний з USB- принтерами PCL5, що дає змогу виводити дані на друк під час контролю в польових умовах без потреби використання ПК або зовнішнього карт-ридера.
Портативний, міцний і ергономічний
Фізичні характеристики
EPOCH 600 — легкий, портативний, надійний дефектоскоп, який відповідає вимогам більшості інспекцій. У приладі реалізовані такі можливості:
• Великий, напівпрозорий VGA дисплей для забезпечення чіткого зображення, як в умовах недостатнього освітлення, так і під прямим сонячним світлом
• Гумові прокладки з чотирьох боків для амортизації в разі удару

Характеристики
Основні
ВиробникOlympus
