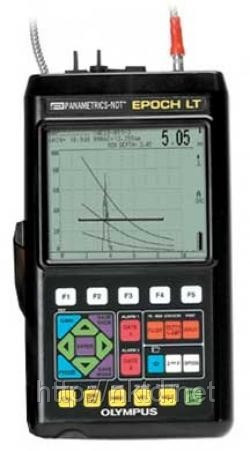

Дефектоскоп ультразвуковий  Epoch LT

Попри невеликий розмір, EPOCH LT має безліч експлуатаційних якостей, які зазвичай є в дефектоскопах великого розміру. На додаток до швидкої частоти оновлення 60 Гц, EPOCH LT має режим «заморожування дисплея», який фіксує на дисплеї форму хвилі та дані вимірювань, функцію запам'ятовування максимуму сигналу, яка дає змогу одночасне відтворення реальної форми хвилі та максимального значення огинаючої A-Scan, режим показ радіохвиль, режим сигналізації за вибором: Поліпшувальний/відразливий поріг або мінімальна глибина, автоматичне калібрування датчиків, яке автоматично калібрує зміщення нуля і/або швидкість. Вбудований числовий реєстратор даних легкий у використанні та дає змогу запам'ятовувати до 100 калібрувань/2000 значень вимірювань товщини Опціональна розширена пам'ять дає змогу зберегти 500 калібрувань/10000 значень вимірювань товщини. Реєстратор даних EpochLT сумісний із файлами інших приладів серії EPOCH та інтерфейсною програмою «GageView».

Загальні дані:

Рідкокристалічний дисплей

320 х 240 пикс.

Частота оновлення екрана: 60 Гц

Чутливість: макс 100 дБ, функція контрольного рівня чутливості з кроком 6 дБ або 0,1 дБ.

Автоматичне калібрування датчиків: автоматичне калібрування зміщення нуля та/або швидкості

Отсечка: від 0 до 80% повної шкали з кроком 1%

Єдениці вимірювання: англійські, мет.

Діапазон швидкості звуку в матеріїле: від 635 до 15240 м/с

Діапазон:

- Стандартний 4 мм — 5000 мм

- Опціонально 1 мм — 10000 мм

Кут введення: фіксовані значення  0, 30°, 45°, 60°, 70° або довільний від10     ° до 85° з роздільною здатністю 0.1°

Запам'ятовування максимуму сигналу: побудова обертової максимумів сигналу

Енергія імпульсу: низька (100 В), середня (200 В), висока (300 В), максим (400 В)

Демпфірування: 50, 60, 150 або 400 Ом Тип імпульсу: позитивна та негативна півхвиля, детектований сигнал, радіоімпульс.

Смуга частот: 0,3 МГц — 20 МГц, за 3 дБ.

Методи контролю: луно-імпульсний, дзеркально-теневий, роздільно-срібний.

Сигналізація: вибирається позитивний/негативний поріг або мінімальна глибина.

Діапазон робочих температур:

-10°C до 50°C

Температура зберігання: батареї та дисплея.

-40 °C до 7 0 °C залежно від вимог до харчування: джерело змінного струму 100-1 20 В, 200-240 В.

Батарея: внутрішній акумулятор, що перезаряджається NiMH 6 В пр і 3000 мА-год

Час роботи батареї: номінально 8 годин. Час заряджання 2 години.

Роз'єми кабелю датчиків: LEMO® 00

Клавіатура: британські або міжнародні символи

Мови: вибір із клавіатури: російська, англійська, німецька, французька іспанська, італійська, японська або мова певний користувачем

USB — високошвидкісний порт

Розміри: 238 мм х 138 мм х 38мм

Вага: 1,0 кг із батареєю

Вимоги до ПК: сумісність із операційними системами Microsoft Windows XP, Windows 2000.

Гарантія: один рік, не поширюється на батарею. Опціонально гарантія на другий рік.

РЕГІСТРАТОР ДАНИХ

• Зберігає до 100 калібрувань і 2000 значень вимірювання товщини

• Опціональна розширена пам'ять зберігає до 500 калібрувань і 10000 значень вимірювання товщини

(PN:EPLT/MEM)

СТАНДАРТНИЙ КОМПЛЕКТ

EPOCHLT мікропроцесорний ультразвуковий дефектоскоп u1089 з числовим реєстратором даних, включно з:

• EP 4/MCA мінізарядний пристрій

• EP4/BAT, що перезаряджається Ni-MH батарея

• EPLT/CAL-NIST сертифікат калібрування інститут NIST

• EPLT/MAN інструкція з експлуатації

• 36DLP-CC валіза для перенесення

ОПЦІОНАЛЬНІ АКСЕСУАРИ

EP4/SC валіза підвищеної міцності PLUS/RPC гумовий захисний чохол

EPLT/DP Захисна плівка ( ШКД) GageView  ™  інтерфейсна програма з USB-кабелем

ОПЦІОНАЛЬНЕ ПРОГРАМНЕ ОБЕЗПЕЧЕННЯ

DAС (Корекція амплітуди ВРЧ)

Вираховує амплітуду сигналу у відсотках або децебелах залежно від кривої

ВРЧ (A SME, ASME-3 або JIS ) Дефекти одного розміру досягають максимуму вздовж кривої незалежно від їх положення.

 Під час перетину кривий стробований сигналом вмикається сигналізація EPLT/DAC

TVG (Зміна посилення впродовж часу) з 40 дБ динамічним діапазоном:

 коригує відстань/амплітуд залежно від загасання в матеріалі.

 Контрольні «ехо» виводяться на стандартний рівень 80% екрана.

PN:E PLT/TVG

Low PRF (30 Гц) Зменшує шуми, встановлюючи частоту повторень імпульсу на 30 Гц.

Може бути потрібна для інспекції матеріалів із великою довжиною шляху ультразвуку або високою загасанням EPLT/LPRF Режим Echo-to-Echo: відображає реальну товщину металу та ігнорує товщину шару покриття. Немає потреби видаляти

покриття. EPLT/ECHO Розширений діапазон: розширює межі стандартного діапазону від 1 мм до 4000 мм EPLT/RANGE
