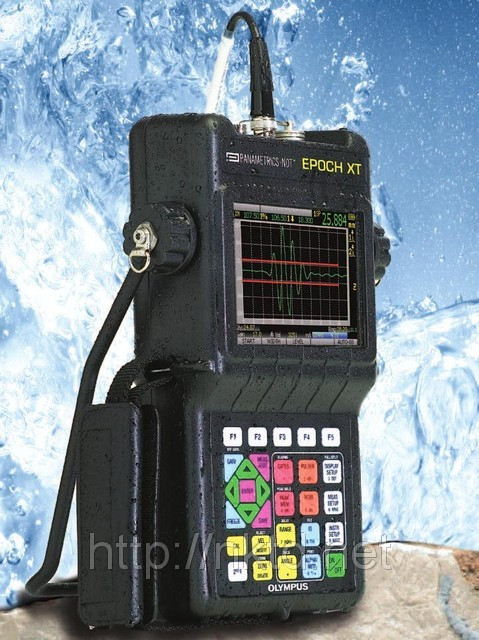

Дефектоскоп ультразвуковий EPOCH XT

ОГЛЯДНІ

Вага:  2.1 кг з Іонно-Литієвою батареєю

Розміри: 277 мм x 150 мм x 51 мм (по боці), 71 мм (по дисплею)

Клавіатура: Англійська, Міжнародна, Японська або Китайська

Мови: Англійська, Іспанська, Французька, Німецька, Італійська, Японська, Китайська, Російська, Корейська, Норвезька, Шведська.

Роз'єми перетворювачів: BNC або Lemo 1 (BNC відповідає IP67)

Батареї: Вибір між Іонно-літієвими, Нікель-металогидридними та Лужними батареями

Час роботи Батареї:

Іонно-літієві: 9-10 годин; Нікель-металогідридні: 5 годин; Лужні: 1-2 години

Живлення: ЛініяAC: 100-120В, 200-240В, 50-60 Гц

СТАНДАРТЫ ЗАЩИТЫ

IP67 Відповідність стандарту захисту IP (тільки з роз'ємами BNC)

ДИСПЛЕЙ

Кольоровий рідкокристалічний дисплей із частотою оновлення 60 Гц, вибір колірної схеми та яскравості, полі- та всеосяжний режими.

Розміри Дисплея:

320 (Ш) x 240 (В) Пікселів. Кольоровий

110 мм (Ш) x 79 мм (В)

Режим перетину Базової Лінії: Всі точки перетину нуля на RF (радіочастотній) формі хвилі відбиваються як точки нуля в режимі повної хвилі.

Режим Осі Амплітуди: 100% або 110% Зображення Амплітуди

Режим Осі Часу: Стандарт 0-10 поділок, у режимі ПЗ шляху — поділ на п'ять рівних частин, у режимі відрізків ВЗ шляху.

ГЕНЕРАТОР

Меандр

PRF (ЧЗИ): Визначається користувачем або використовується режим Авто від 10 Гц до 1000 Гц

Напруга Генератора: від 50 до 475 В із кроком 25 В

Ширина Імпульсу: От 30 до 10,000 нс             (0.1 МГц) з технологією PerfectSquareTM

Демпфірування: 50, 63, 150, 400 Ом

  ЗАСТОСУНОК

Коефіцієнт посилення: від 0 до 110 дБ — Двоступеневе настроювання коефіцієнта посилення й настроювання функційних клавіш.

Смуга Пропускання:

0.2-26.5 МГц @ -3 дБ

Цифрові фільтри:

•   0.2 – 10.0 МГц   • 2.0 – 21.5 МГц

•   0.2-1.2 МГц   • 5.0 – 15.0 МГц

•   0.5-4.0 МГц   • 8.0 – 26.5 МГц

•   1.5 – 8.5 МГц

Детектування: Повна Хвиля, Пориста напівхвиля, Негативна Напівхвиля, Радіочастота

Лінійність Системи: Горизонталь: +/- 0.2% FSW Вертикаль: 0.25% FSH, Похибка Амплітуди +/- 1 дБ

Отсечка: Від 0 до 80% повної висоти дисплея

КАЛІБРОВКА

Автоматична Калібровка Відстань для швидкості Звука та Компенсації Нуля

Режими: Імпульс-Ехо, Подвійна або наскрізна Передавання

Одиниці Вимірювання: Мільометри, Дюйми або Мікросекунди

Діапазон: Від 1.86 до 13,400 мм

Швидкість Звуку: Від 635 до 15240 м/с

Зміщення Нуля: От 0 до 4950 мкс

Затримка Дисплея: Від -59 мм до 12700 мм

Кут Введення: Від 10° до 85° з роздільною здатністю 0.1°

Змарніння

Типи: Товщина, Шлях УЗ, Проєкція, Глибина, Амплітуда, Час Прольоту для Строба 1 і Строба 2.

Ехо-Ехо: Стандарт.

П'ять областей Зображення Вимірювань: Вибір до п'яти вікон із вимірами на дисплеї приладу.

Стандартна опція DAC/TVG: Визначення до 50 точок, ASME, ASME III, JIS, 80-20%, CUSTOM DAC і Таблиця TVG. Динамічний Діапазон    110 дБ, настроювання в 100 дБ у мс, настроювання коефіцієнта посилення, діапазону та затримки, перегляд DAC/TVG.

Користувацькі криві DAC з трьома кривими сигнального режиму від +10 дБ         до -24 дБ

Настроювання Таблиці TVG для використання тимчасової Регулювання Чутливості. Можливість отримання параметрів TVG із діаграм DGS/AVG.

Вимірювання Амплітуди: від 0 до 110% повної висоти дисплея з роздільною здатністю 0.25%

Корекція Криввини Поверхні для вимірювань Похилим Луком

Корекція значення X («Стріла») — відстань від точки Входу Луча до фронту перетворювача.

СТРОБ

Два повністю незалежні строби по Висоті Ехосигналу та Часу Прольоту.

Початок Строба: У повному діапазоні

Ширина Строба: Від початкового Строба до кінця діапазону

Висота Строба: Від 2 до 95% Повної Висоти Дисплея

Сигналізація: Позитивна та Негативна логіка, Сигналізація за Мінімальною Глибиною в Стробі 1 і Стробі 2

Масштабування: Відображаний діапазон — Ширина Строба 1

ВХОДИ/ВИХОДИ ПРИБОРУ

Клієнтський USB Порт: Передавання даних у програму GageView Pro

USB Хост Порт: Прямий вивід на друк на будь-який PCL5 сумісний Лазерний або Струминний принтер; зберігання даних на USB-накріплювачах.

Апаратний вхід/Вихід LEMO (опція):

Сигнальні виходи, Вхід/Вихід Тригера

ЗБЕРІГАННЯ ДАНИХ

До 10,000 ID з Формою Хвиля, виміри та параметрами роботи приладу

ГАРАНТІЯ

Обмежена гарантія на один рік.

СТАНДАРТНА КОМПЛЕКТАЦІЯ

Базова комплектація EPOCHXT:

- EP4/MCA: AC Адаптер

- EPXT-TC: Переносний кейс

- EPXT-MAN: Інструкція з експлуатації

- EPXT-HS: Двоспрямований ремінь

- EPXT-PS: Підставка

-  Іонно-літієві або Нікель-металогідридні батареї

- Ковпачки для роз'ємів датчиків

ДОДАТКОВІ АКСЕСУАРИ

- EPXT-EC: Зовнішній Зарядний пристрій

- EP4/CH: Ремінь

- EPXT-RPC: Гумовий Захисний чохол

- EPXT-DP: Захисний Покриття Дисплея (10)

- EPXT-C-16HW-6: 16 штирковий кабель I/O зі схемою

- EPXT-HWIO-B, L: Апаратний вихід I/O

-  EPXT-SEAL-KIT: Набір кільцевих ущільнювачів і мембран

- EPXT-EW: Додаткова гарантія на один рік.

ОПЦІЇ ПРОГРАМНОГО ЗАСТОСУВАННЯ

Опція DGS/AVG (PN: EPXT-DGS-AVG)

Програма AWS D1.1/D1.5 (PN: EPXT-AWS)

Програма інтерфейсу GAGEVIEW PRO

(PN: GAGEVIEWPRO-KIT-USB)
