Акустичний імпедансний дефектоскоп ІД-91М призначений для виявлення розшарувань і непроклеїв у виробах із шаруватих пластиків, композитних і стільникових матер.

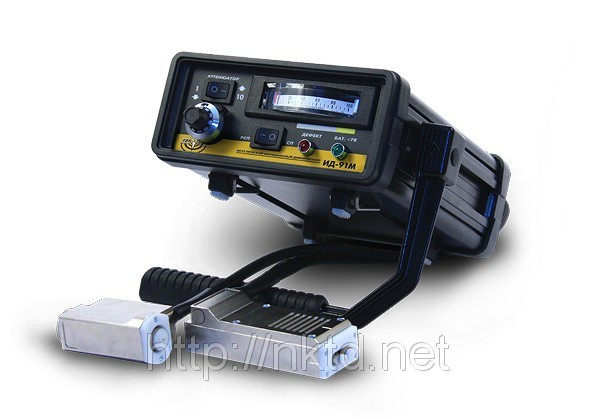

Акустичний імпедансний дефектоскоп ІД-91М

Акустичний імпедансний дефектоскоп ІД-91М призначений для виявлення розшарувань і непроклеїв у виробах зі шаруватих пластиків, композитних і стільникових матеріалів. Широко використовується в авіації та космічній промисловості, а також під час виробництва конструкцій із композиційних матеріалів. Занесений у реєстр авіації РУ No89-06-99 ФАС РФ.

   Дефектоскоп ІД-91М — Особливості:

• Дружній інтерфейс "ввімкни та працюй"
• Принцип дії — імпульсний імпедансний
• "Сухий" контакт перетворювача та контрольованого об'єкта
• Комплектується двома типами перетворювачів: поєднаним (SP) і роздільно-срібленим (RSP)
• Можливість комплектації датчиків зносостійкими корундовими (штучний сапфір) наконечниками, що в рази збільшує термін експлуатації, а також усуває ймовірність пошкодження (дряпання), контрольованої поверхні
• Підвищене пилозахисне виготовлення перетворювачів (опціонально)
• Мінімальний розмір проявного дефекту у виробах із композиційних матеріалів поєднаним перетворювачем — 5 мм
• Максимальна глибина виявлення дефекту у виробах із композиційних матеріалів роздільно-скарбеним перетворювачем — 13 мм (у конструкціях з алюмінієвих сплавів до 3 мм). Поєднаним перетворювачем — 4 мм (1,5 мм)
• Світлова, звукова та візуальна сигналізації виявлення дефекту
• Металевий ударостійкий корпус із прогумованою ручкою, що дає змогу фіксувати прилад у різних положеннях
• Не вимагає довгого настроювання, настроюється на бездефектній ділянці обстежуваного об'єкта

   Дефектоскоп ІД-91М — Хмари застосування:

• Авіаційна та космічна промисловість
• Судобудування та судноремонт
• Машинобудування
• Комунальне господарство

   Дефектоскоп ІД-91М — Базова комплектація:

• ІД-91М — електронний блок акустичного імпедансного дефектоскопа
• Перетворювач SP — поєднаний перетворювач
• Перетворювач RSP — роздільно-складаний перетворювач
• Стандартний зразок СО-91
• Сумка для транспортування ІД-91
• Блок мережевого живлення ІД-91
• Батарея "корунд"
• Паспорт

   Дефектоскоп ІД-91М — Технічні характеристики:
