Комплект з 12 шт. опорних кілець і насадок для твердомерів динамічних
від 12 500 ₴
- Під замовлення
- Код: UP-66292550
Відправка з 27 серпня 202612 опорних кілець і насадок для твердомерів Схід-7 і твердомерів, виготовлених за міжнародними стандартами ASTM A956 (2006) і DIN50156 (2007), зокрема з російських виробників Мінікон 960, з міжнародних — PROCEQ і Time Group.

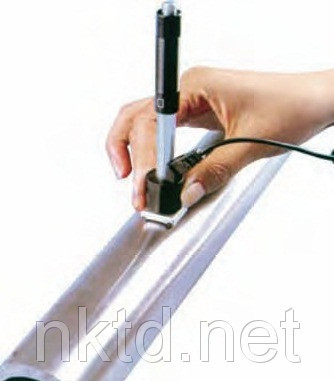

Опорні кільця й насадки призначені для встановлення ударного датчика твердомера вертикально до вимірюваної поверхні на увігнутих і опуклих циліндричних або сферичних виробах. Вибір кільця або насадки має відповідати технічним параметрам контрольованої вигнутої поверхні згідно з таблеток. Тільки коректне встановлення датчика дає змогу точно контролювати твердість на вигнутій поверхні виробу.
Опорні кільця й насадки виготовляються з алюмінієвого сплаву зі вставленими протиковзними вставками. На поверхні опорного кільця й насадки градуювання нанесено її позначення.
Опорні кільця та насадки призначені для твердомірів, виготовлених за міжнародними стандартами ASTM A956 (2006) і DIN50156 (2007).
|
Комплект опорних кілець і насадок для ударних датчиків типів D; DC; C, E и S |
|||
|
№ |
Позначення |
Розмір |
Тип поверхні для контролю твердості: |
|
1 |
Z10-15 |
20×20×7.5 мм |
Випукла циліндрична поверхня з радіусом R10 — R15 |
|
2 |
Z14,5-30 |
20×20×6.5 мм |
Опукла циліндрична поверхня з радіусом R14,5 — R30 |
|
3 |
Z25-50 |
20×20×6.5 мм |
Випукла циліндрична поверхня з радіусом R25 — R50 |
|
4 |
HZ11-13 |
20×18×5 мм |
Вогнута циліндрична поверхня з радіусом R11 — R13 |
|
5 |
HZ12.5-17 |
20×20×5 мм |
увігнута циліндрична поверхня з радіусом R12,5 — R17 |
|
6 |
HZ16.5-30 |
20×20×5 мм |
увігнута циліндрична поверхня з радіусом R16,5 — R30 |
|
7 |
K10-15 |
Ø 20×7.7 мм |
Випукла сферична поверхня з радіусом R10 — R15 |
|
8 |
K14,5-30 |
Ø 20×6.7 мм |
Опукла сферична поверхня R14,5 — R30 |
|
9 |
HK11-13 |
Ø 17×5 мм |
Опукла сферична поверхня з радіусом R11 — R13 |
|
10 |
HK12.5-17 |
Ø 18×5 мм |
Вогнута сферична поверхня з радіусом R12,5 — R17 |
|
11 |
HK16.5-30 |
Ø 20×5 мм |
Вогнута сферична поверхня з радіусом R16,5 — R30 |
|
12 |
UN |
52×20×16 мм |
Нестандартні поверхні, мінімальний радіус R10 — |
Комплект з 12 шт. опорних кілець і насадок з алюмінієвого сплаву з протиковзними накладками.
Потрібна консультація з підбору? Зв’яжіться з нами — допоможемо підібрати модель під вашу задачу, уточнимо наявність і терміни поставки.
| Основні | |
|---|---|
| Метод вимірювання | Динамічний |
- Ціна: від 12 500 ₴
