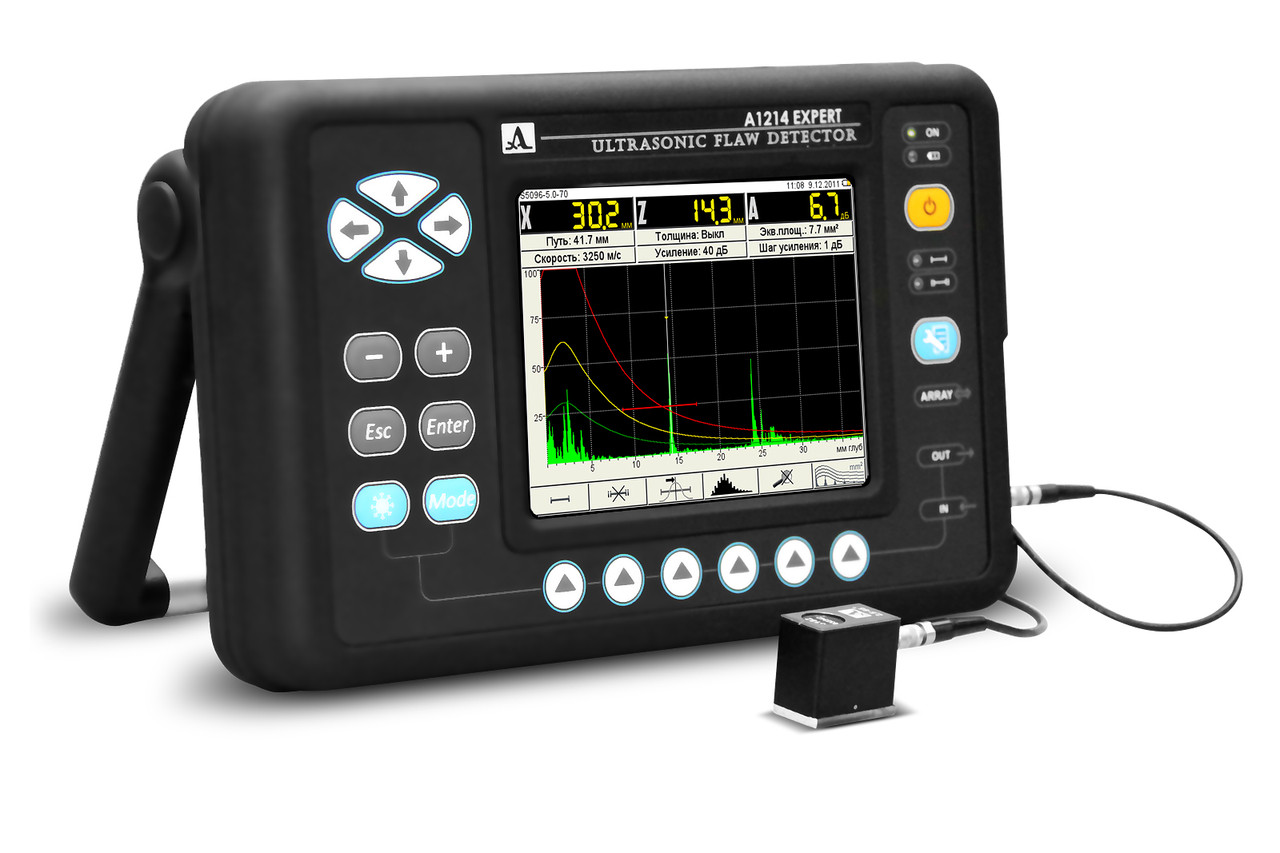

Ультразвуковий дефектоскоп А1214 EXPERT

Ціну уточнюйте

  • В наявності
Ультразвуковий дефектоскоп А1214 EXPERT
Ультразвуковий дефектоскоп А1214 EXPERTВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Ультразвуковий дефектоскоп А1214 EXPERT призначений для пошуку та визначення координат різних порушень суцільності та однорідності матеріалу у виробах із металів і пластмас. Зручний для роботи як у лабораторних умовах, так і на об'єкті під впливом агресивного довкілля. Чудові технічні параметри, великий дисплей і «класична» компонування.

Ультразвуковий дефектоскоп А1214 EXPERT — повністю цифровий, малогабаритний ультразвуковий дефектоскоп загального призначення. Забезпечує реалізацію типових і спеціалізованих методик ультразвукового контролю, високу продуктивність і точність вимірювань.

Призначення

  • контроль зварних швів
  • пошук місць корозії, тріщин, внутрішніх розшарувань та інших дефектів
  • визначення координат і оцінка параметрів дефектів типу порушень суцільності та однорідності матеріалу у виробах із металів і пластмас
  • вимірювання товщини виробу

Особливості

  • великий висококонтрастний кольоровий дисплей (640х480 точок) дає змогу довго працювати з приладом, не напружуючи зір.
  • найзручніший інтерфейс роботи з використанням клавіш "швидкого доступу"
  • діапазон робочих температур -30°С÷+50° С
  • максимальний час безперервної роботи — 18 годин
  • вага дефектоскопа з акумулятором — 1,8 кг
  • швидкознімний акумулятор
  • повністю цифровий тракт
  • інтуїтивний інтерфейс настроювання та роботи з приладом
  • ударостійкий корпус, ступінь захисту за IP65
  • антиковзне гумове покриття електронного блока
  • велика бібліотека налаштувань (100 конфігурацій)
  • Можливість запису голосових коментарів до файлів, що зберігаються, за допомогою бездротової Bluetooth гарнітури
  • енергонезалежна пам'ять на 2000 зображень екрана (розгортки типу А з відповідними параметрами)
  • традиційна розкрутка типу А з можливістю зображення сигналів як у детектованому вигляді, так і в недективаному вигляді (радіосигнал)
  • запам'ятовування на екрані огинаючої максимумів сигналу
  • автоматичне визначення рівня сигналу та координат дефекту під час роботи з АСД (два тимчасові страби)
  • можливість ручного вимірювання рівня та координат прийнятих сигналів за допомогою екранного курсора
  • програмована форма зондувального імпульсу
  • регульована частота посилки зондувальних імпульсів (до 1000 Гц)
  • побудова функції ВРЧ за вільним законом (32-точкова інтерполяція)
  • вбудовані АРД-діаграми для суміщених перетворювачів з автоматичним розрахунком еквівалентної площі дефектів
  • можливість використання DAC-кривих
  • додаткові режими: "стоп — кадр", "електронна тимчасова лупа"
  • зв'язок із комп'ютером за високошвидкісним USB-портом
  • сумісність із широким спектром перетворювачів різних виробників

Можливості

Дефектоскоп А1214 EXPERT має повністю цифровий тракт, тому він має низку відмітних функцій, властивих тільки приладам цього типу.

АРД диаграммы

АРД-діаграми для суміщених перетворювачів дають змогу оператору бачити на екрані три криві, які відповідають браковному,  контрольному та пошуковому рівням контролю. Автоматично вираховується розрахунок еквівалентної площі відбивача. Ця функція дає змогу оператору відмовитися від ручних розрахунків еквівалентної площі дефектів і на лад підвищити продуктивність контролю.

Цифрова ВРЧ забезпечує регулювання рівня сигналу за довільною функцією, що задається 32 вузловими точками. Видалення, встановлення та зміна вузлів точок відбувається в спеціальному режимі редакції ВРЧ. Метою налаштування ВРЧ є отримання на екрані дефектоскопа імпульсів рівної висоти від однакових відбивачів, розташованих на різній глибині, що  дасть змогу коректно оцінити розміри дефектів на всій контрольованій товщині об'єкта контролю.

Настройка ВРЧ
Режим ЛУПА

Сигнал типу RF (радіосигнал) — можливість представлення сигналу в недетектерованому вигляді в реальному масштабі часу, що дає змогу докладно вивчити фази сигналів, контролювати на тлі великих структурних перешкод і розділяти сигнали від близькорозкладених відбивачів.

Інтуїтивний інтерфейс настроювання та роботи з приладом

  • Швидкий доступ до функцій керування
Меню
Меню

У будь-якому режимі роботи дефектоскопа в нижній частині екрана розміщене асоціативне меню піктограм, завдяки якому користувач отримує швидкий доступ до зміни параметрів і функцій. Поперекові малюнки поруч із параметрами, назвами та схематичні позначення клавіш дають змогу швидко освоїти роботу з дефектоскопом.



Настроювання під різні ситуації й об'єкти контролю можна здійснювати в умовах лабораторії, а на об'єкті просто вибирати з меню потрібну конфігурацію за раніше заданим ім'ям. Усі параметри зберігаються під час вимкнення приладу.

  • Велика бібліотека конфігурацій настроюваних параметрів (100 варіантів)

  • Енергонезалежна пам'ять на 20000 зображень екрана (А-Скани з параметрами контролю).

Показ сигналу та його характеристик у верхній частині екрана в режимі НАСТРОЙКА, дає змогу оперативно підлаштовувати параметри контролю.

Энергонезависимая память
  • Можливість запису голосових коментарів до файлів, що зберігаються, з допомогою бездротової Bluetooth гарнітури (2000 варіантів).
ПО ADM3

Упродовж 20 секунд користувач має можливість записати необхідну інформацію про об'єкт контролю з прив'язкою до кадру збереженого А-Скана.

Напівавтоматична процедура коригування кута введення й затримки в призмі похилого перетворювача внаслідок його зношування.

Энергонезависимая память
  • Робота з результатами вимірювань
ПО ADM3

Отримані результати вимірювань можна передати на зовнішній комп'ютер для подальшого оброблення результатів контролю, документування як ехосигнали з параметрами контролю та подальшого архівування. Приймання і збереження даних відбувається з використанням спеціалізованого програмного забезпечення ADM 4, приладу, що входить до комплекту. Зв'язок із зовнішнім комп'ютером відбувається через високошвидкісний USB-порт.

Відео



Характеристики

Параметри Значення
Діапазон встановлюваних номінальних частот ультразвуку від 0,5 до 15,0 МГц
Відхилення робочих частот від номінальних ± 10%
Діапазон настроювання на швидкість ультразвуку в матеріалі від 500 до 14 999 м/с
Діапазон перебудовування посилення приймача от 0 до 100 дБ
Відхилення встановлення посилення ± 1,0 дБ
Діапазон вимірювань глибини залягання дефекту (по сталі) з прямими перетворювачами:
S3568 2.5A0D10CL від 7 до 6 000 мм
D1771 4.0A0D12CL від 2 до 3 000 мм
Межі, що допускаються абсолютної похибки вимірювань глибини залягання дефекту H з прямими перетворювачами ±(0,02H+1,00) мм
Діапазон вимірювань глибини залягання дефекту (по сталі) з похилими перетворювачами:
S5182 2.5A65D12CS від 2 до 1 300 мм
S5096 5.0A70D6CS від 2 до 500 мм
Межі допущеної абсолютної похибки вимірювань координат дефекту (по сталі) з похилими перетворювачами:
глибини H ±(0,03H+1,00) мм
дальності поверхнею L ±(0,03L+1,00) мм
Діапазон вимірювань тимчасових інтервалів на частоті 2,5 МГц от 0 до 1 900 мкс
Межі, що допускаються абсолютної похибки вимірювань тимчасових інтервалів Тизм ± (0,1 + 0001Тизм) мкс
Джерело живлення акумулятор
Номінальне значення напруги живлення 11,1 В
Час безперервної роботи від акумулятора за нормальних кліматичних умов, не менш ніж: 18 год
Діапазон робочих температур от -30 до +55ºC
Тип дисплея кольоровий TFT
Роздільна здатність дисплея 640 х 480
Габаритні розміри електронного блока: 260 х 166 х 80 мм
Маса з акумулятором: 1,8 кг




Базовий комплект

Найменування Код
А1214 EXPERT — електронний блок ВЗ дефектоскопа зі знімним акумулятором 1117
Кабель LEMO-LEMO подвійний 1,2 м 1211
Кабель LEMO-LEMO одинарний 1,2 м 1213
Перетворювач D1771 4.0A0D12CL 1450
Перетворювач S3568 2.5A0D10CL 1462
Перетворювач S5182 2.5A65D12CS 1434
Перетворювач S5096 5.0A70D6CS 1443
Мережевий адаптер із кабелем 220 В — 15 В 1829
Кабель USB A - Micro B 1222
Компакт-диск з документацією і ПЗ 1511
Калібрувальний зразок V2/25 1314
Чехол E14 1619
Гель УЗ  -30°C...+100°C, 0,1 кг 1915
Сумка Е14 1620

Сумісний із перетворювачами:

  • Похилі
  • Роздільно-смивані
  • Поєднані

Програмне забезпечення

  • ADM 4
Інформація для замовлення
  • Ціна: Ціну уточнюйте
