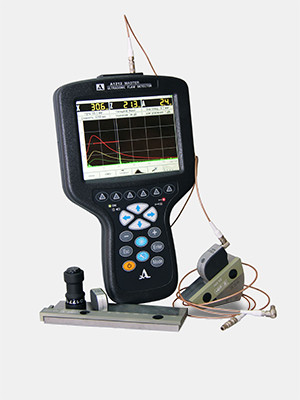

Ультразвуковий дефектоскоп А1212 МАСТЕР КЛАБ-КОМПЛЕКТ — це все той самий ультразвуковий дефектоскоп А1212 МАСТЕР виробництва зарекомендувала себе на ринку НК фірми «Акустичні Контрольні системи» у змінній комплектації з зносостійкими перетворювачами SENDAST нашого виробництва.
А1212 MASTER КЛАБ-КОМПЛЕКТ |
|
|
|
А1212 МАСТЕР — електронний блок ВЗ дефектоскопа |
|
Кабель Lemo кутовий-Lemo PROFI одинарний 1,2 м — 2 шт. |
|
Перетворювач D1771 4.0A0D12CL |
|
Зносостійкий похилий перетворювач SENDAST П121-2,5-65 |
|
Зносостійкий похилий перетворювач SENDAST П121-5,0-70 |
|
Рейсшина RELS СОН допоміжне пристосування позиціонування ультразвукового похилого перетворювача |
|
Рейсшина V2 — допоміжне пристосування позиціонування ультразвукового похилого перетворювача на зразку V2/25 під час настроювання АРД шкала |
|
Чехол D12 |
|
Мережевий адаптер із кабелем 220 B — 15 B |
|
Кабель USB A - Micro B |
|
Компакт-диск з документацією і ПЗ |
|
Сумка E14 |
|
Калібрувальний зразок V2/25 |
|
Планшет D12 |
|
Гель УЗ -30°C...+100°C, 0,1 кг |
ЗРУВИТИ З БАЗОВИМ КОМПЛЕКТОМ А1212 МАСТЕР
Особливості А1212 МАСТЕР:
ВБУДОВАНІ АРД-ДИАГРАМИ — ОПРЯМАННЯ ЕКВІВАЛЕНТОЇ ПЛОЩАДІ ДЕФЕКТІВ У ММ2
ЦИФРОВА ВРЧ З ТРІХІВНИВИМ СТРОБОМ
ЗРУЧНЕ ІНТУЇТИВНЕ МЕНЮ З ДОСТУПОМ ДО РОБОЧОЇ ЕКРАНУ
ЗВ'ЯЗОК З ПК ПО USB, ПРОТОКОЛИВАННЯ І ЗБЕРІГАННЯ ДАНИХ
ПОЛУАВТОМАТИЧНА КОРЕКТУВАННЯ ВУГЛА ВВОДІ ТА ЗАТРИМАННЯ НАКЛОННИХ ПЕП
ЗАСТОСУВАННЯ
ДАННУЮ КОМПЛЕКТАЦИЮ ОТЛИЧАЮТ ОТ БАЗОВОЙ СЛЕДУЮЩИЕ КОМПЛЕКТУЮЩИЕ:
Похилі перетворювачі для контролю зварних з'єднань SENDAST П121-2,5-65, SENDAST П121-5,0-70 мають високу стійкість до зношування та гарну ергономіку — зручність досягається формою перетворювача та матеріалами, використаними під час виробництва. У перетворювачах SENDAST використовується круглий п'єзоелемент тих самих діаметрів, що й у перетворювачах із базового комплекту А1212МАСТЕР — це важливий чинник, що забезпечує коректну роботу з АРД-діаграмами.
З'єднувальний кабель Lemo кутовий-Lemo PROFI (Дефектоскоп-ПЕП) — характеризуються неперевершеною довготривалою хімічною стійкістю до будь-яких типів контактних мастил і надширким робочим температурним діапазоном від −70 до +200 °C. Водночас гнучкість кабелю (мінімальний радіус вигину) — 19 мм. Один із роз'ємів кабелю кутовий, що робить його більш універсальним у застосуванні за складних (незручних) умов контролю. У комплекті постачаються два кабелі, що дає змогу працювати як із поєднаними, так і з роздільно-скарбеними пепами.
Рейсшина RELS СОП — допоміжне пристосування позиціювання ультразвукового похилого перетворювача на СОП під час настроювання ПЕП. Настроювання чутливості А1212МАСТЕР може проводитися як за допомогою вбудованої функції АРД-діаграм, так і класичним способом за СОП, де цей пристрій стане зручним помічником дефектоскопіста.
Рейсшина RELS V2 — допоміжне пристосування позиціонування ультразвукового похилого перетворювача — призначена для забезпечення прямолінійного переміщення похилих пеп на образі V2 і V2/25 і полегшення пошуку максимумів сигналів від штучних відбивачів із подальшою їх фіксацією.
Настроювання опорного рівня вбудованих в А1212MASTER АРД діаграм відбувається за зразком V2/25. Коректність настроювання залежить від правильного визначення максимуму амплітуди опорного сигналу від контрольного відбивача, тому використання Рейшіші RELS V2 полегшить дефектоскопіста цей процес.
Параметри |
Значення |
Діапазон встановлюваних номінальних частот ультразвуку |
від 0,5 до 15,0 МГц |
Відхилення робочих частот від номінальних |
± 10% |
Діапазон настроювання на швидкість ультразвуку в матеріалі |
від 500 до 14 999 м/с |
Діапазон перебудовування посилення приймача |
от 0 до 100 дБ |
Відхилення встановлення посилення |
± 1,0 дБ |
Діапазон вимірювань глибини залягання дефекту (по сталі) з прямими перетворювачами: |
|
S3568 2.5A0D10CL |
від 7 до 6 000 мм |
D1771 4.0A0D12CL |
від 2 до 3 000 мм |
Межі, що допускаються абсолютної похибки вимірювань глибини залягання дефекту H з прямими перетворювачами |
±(0,02H+1,00) мм |
Діапазон вимірювань глибини залягання дефекту (по сталі) з похилими перетворювачами: |
|
S5182 2.5A65D12CS |
від 2 до 1 300 мм |
S5096 5.0A70D6CS |
від 2 до 500 мм |
Межі допущеної абсолютної похибки вимірювань координат дефекту (по сталі) з похилими перетворювачами: |
|
глибини H |
±(0,03H+1,00) мм |
дальності поверхнею L |
±(0,03L+1,00) мм |
Діапазон вимірювань тимчасових інтервалів на частоті 2,5 МГц |
от 0 до 1 900 мкс |
Межі, що допускаються абсолютної похибки вимірювань тимчасових інтервалів Тизм |
± (0,1 + 0,0001Тизм) мкс |
Джерело живлення |
акумулятор |
Номінальне значення напруги живлення |
11,1 В |
Час безперервної роботи від акумулятора за нормальних кліматичних умов, не менш ніж: |
9 год |
Діапазон робочих температур |
от -30 до +55ºC |
Тип дисплея |
кольоровий TFT |
Роздільна здатність дисплея |
640 х 480 |
Габаритні розміри електронного блока: |
260 х 157 х 43 мм |
Маса з акумулятором: |
800 г |
- Ціна: Ціну уточнюйте
