А1550 IntroVisor КЛАБ-КОМПЛЕКТ ультразвуковий дефектоскоп тограф

Ціну уточнюйте

  • В наявності
	 А1550 IntroVisor КЛАБ-КОМПЛЕКТ ультразвуковий дефектоскоп тограф
А1550 IntroVisor КЛАБ-КОМПЛЕКТ ультразвуковий дефектоскоп тографВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Ультразвуковий дефектоскоп тограф А1550 IntroVisor КЛАБ-КОМПЛЕКТ — це все той самий ультразвуковий дефектоскоп тограф А1550 IntroVisor виробництва зарекомендувала себе на ринку НК фірми «Акустичні Контрольні системи» у змінній комплектації зі зносостійкими перетворювачами SENDAST нашого виробництва та комплектом допоміжних пристосувань для настроювання.















А1550 INTROVISOR КЛАБ КОМПЛЕКТ

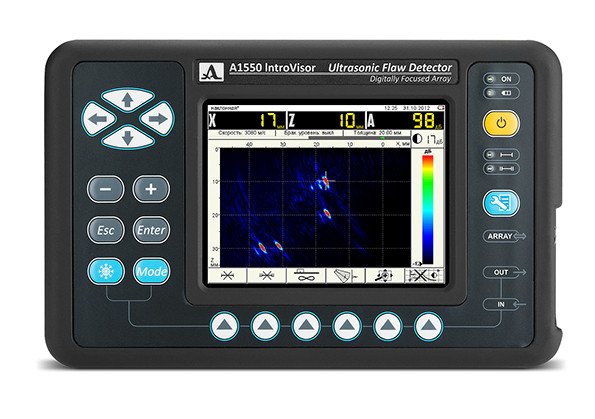

А1550 IntroVisor — електронний блок ультразвукового дефектоскопа зі знімним акумулятором

Антенна решітка M9065 4.0V60R40Х10CS (можливо поміняти на будь-яку іншу решітку)

Антенна решітка M9170 4.0V60R26X10CS (можливо поміняти на будь-яку іншу решітку)

Додатковий акустичний модуль М9065 (можливо поміняти на будь-який інший модуль)

Додатковий акустичний модуль М9170 (можливо поміняти на будь-який інший модуль)

Зносостійкий похилий перетворювач SENDAST П121-2,5-65

Зносостійкий похилий перетворювач SENDAST П121-5,0-70

Кабель Lemo кутовий — Lemo PROFI одинарний 1,2 м

Рейсшина RELS СОН допоміжне пристосування позиціонування ультразвукового похилого перетворювача

Рейсшина V2 — допоміжне пристосування позиціонування ультразвукового похилого перетворювача на зразку V2/25 під час настроювання АРД шкала

Рейсшина RELS CO-2 — допоміжне пристосування позиціонування ультразвукового похилого перетворювача П121-ХХХ на стандартному зразку СО-2

Рейсшина RELS CO-3 — допоміжне пристосування позиціонування ультразвукового похилого перетворювача на стандартному зразку СО-3

OPORA СО-3 підставка під стандартний зразок СО-3 призначена для жорсткої фіксації положення стандартного зразка СО-3 на робочому місці

Мережевий адаптер із кабелем 220 В — 15 В

Калібрувальний зразок V2/25

Гель УЗ -30°C...+100°C, 0,1 кг

Кабель USB A - Micro B

Компакт-диск з документацією і ПЗ

Чехол Е14

Жорсткий кейс М20



ЗРУВНУТИ З БАЗОВИМ КОМПЛЕКТОМ:





А1550 INTROVISOR БАЗОВИЙ КОМПЛЕКТ

A1550 IntroVisor — електронний блок ПЗ дефектоскопа зі знімним акумулятором

Цифрофокульована Антенна решітка М9065 4.0V60R40X10CS

Цифрофокульована Антенна решітка М9060 4.0V0R40X10CL

Цифрофокульована Антенна решітка M9170 4.0V60R26X10CS

Кабель LEMO-LEMO одинарний 1,2 м

Перетворювач S3568 (П111-2,5-12)

Перетворювач S5096 5,0-70 (П121-5,0-70)

Перетворювач S5182 2,5-65 (П121-2,5-65)

Мережевий адаптер із кабелем 220 В-15 В

Калібрувальний зразок V2/25

Гель УЗ -30°C...+100°C, 0,1 кг

Кабель USB A-Micro B

Компакт-диск з документацією і ПЗ

Чехол Е14

Жорсткий кейс М20







А1550 INTROVISOR КОМПЛЕКТ ДЛЯ КОНТРОЛЮ ПЛАСТУВАННЯ ВГЛЕПЛАСТИКА І КОМПОЗИДІВ

A1550 IntroVisor — електронний блок ВЗ зі спеціалізованим програмним забезпеченням для контролю пластиків і композитів

Спеціалізована  пряма антенна решітка з лінією затримки

Мережевий адаптер із кабелем 220 В-15 В

Гель УЗ -30°C...+100°C, 0,1 кг

Кабель USB A-Micro B

Компакт-диск з документацією і ПЗ

Чехол Е14

Жорсткий кейс М20

ЦЕНА ПО ЗАПРОСУ


РЕЖИМИ РОБОТИ:
РЕЖИМ ТОМОГРАФ

забезпечує роботу приладу з АР і формування томограм у реальному часі. На екран виводиться томограма (В-Скан), і службова інформація: страби, курсор, цифрові індикатори тощо.
Після виявлення дефектів забезпечується можливість оцінки їх реальних або еквівалентних розмірів: класичним методом (зрівняння з амплітудою сигналу від контрольного відбивача) і дефектометричним методом (змірюванням координат характерних точок образу дефекту та відстаней між ними безпосередньо за реконструйованим зображенням).


РЕЖИМ ДЕФЕКТОСКОП забезпечує роботу приладу як класичний дефектоскоп зі стандартними перетворювачами — А-Скан.
У цьому режимі прилад має всі функції, характерні для сучасного цифрового дефектоскопа (вбудовані АРД-діаграми, ВРЧ і DAC — криві, цифрова багаторівнева система АСД), і
дає змогу оцінити розміри виявлених дефектів, згідно з чинними керівними документами та методиками ультразвукового контролю.

РЕЖИМ СКАПЕР - Забезпечує роботу приладу з АР і датчиком шляху, під час сканування вздовж лінії зварного шва. На екран приладу виводяться томограми C- і D- типу в реальному часі. Після виявлення дефектів ви можете дати оцінку їхніх умовних розмірів за допомогою курсора, що переміщається в трьох координатах (відстань, довжина, глибина). Виведення на екран B-скана в будь-якому розрізі отриманого масиву даних.


ФУНКЦИЯ НАСТРОЙКА -
 використовується для вибору та встановлення параметрів і робочої конфігурації.
Є можливість створення та збереження низки робочих конфігурацій під різні об'єкти контролю. Можливість завдання імені об'єкта та технічних параметрів, з наступним вибором їх із пам'яті приладу перед початком контролю.

РОБОТА С ПРОГРАМНИМ ЗАСТОСУВАННЯМ
Спеціалізоване програмне забезпечення ADM — IntroVisor дає змогу передавати збережені дані з приладу на зовнішній комп'ютер для подальшого оброблення результатів контролю, їх документування як томограм і відлуння-сигналів із параметрами контролю та подальшого архівування.



Цю комплектацію від базової відрізняють комплектуючі нашого виробництва та додаткові акустичні модулі для антенних решіток виробництва АКС:
КЛАБ-КОМПЛЕКТ А1550 Introvisor входять дві похилі цифровофокувані антенні решітки — M9065 4.0V60R40Х10CS і мініантенна решітка M9170 4.0V70R26X10CS. А також два додаткові запасні акустичні модулі для цих двох решіток. (Рішетки М9060 у комплектації НІ)


Похилі перетворювачі для контролю зварних з'єднань SENDAST П121-2,5-65/SENDAST П121-5,0-70 — мають високу стійкість до зношування та гарну ергономіку — зручність досягається формою перетворювача та матеріалами, використаними під час виробництва. У перетворювачах SENDAST використовується круглий п'єзоелемент тих самих діаметрів, що й у перетворювачах із базового комплекту А1550 IntroVisor — це важливий чинник, що забезпечує коректну роботу з АРД-діаграмами.


З'єднувальний кабель Lemo кутовий-Lemo PROFI (Дефектоскоп-ПЕП) — характеризуються неперевершеною довготривалою хімічною стійкістю до будь-яких типів контактних мастил і надширким робочим температурним діапазоном від −70 до +200 °C. Водночас гнучкість кабелю (мінімальний радіус вигину) — 19 мм. Один із роз'ємів кабелю кутовий, що робить його більш універсальним у застосуванні за складних (незручних) умов контролю.


Рейсшина RELS СОП — допоміжне пристосування позиціювання ультразвукового похилого перетворювача на СОП під час настроювання ПЕП. Настроювання чутливості А1550 IntroVisor може проводитися як за допомогою вбудованої функції АРД-діаграм, так і класичним способом за СОП, де цей пристрій стане зручним помічником дефектоскопіста.


Рейсшина RELS V2 — допоміжне пристосування позиціонування ультразвукового похилого перетворювача, призначене для забезпечення прямолінійного переміщення похилих пеп на зразку V2 і V2/25 і полегшення пошуку максимумів сигналів від штучних відбивачів з подальшою їх фіксацією.
Настроювання опорного рівня вбудованих в А1550 IntroVisor АРД діаграм відбувається за зразком V2/25. Коректність настроювання залежить від правильного визначення максимуму амплітуди опорного сигналу від контрольного відбивача, тому використання Рейшіші RELS V2 полегшить дефектоскопіста цей процес.


Рейсшина RELS СО-3 — допоміжне пристосування позиціювання ультразвукового похилого перетворювача на стандартному зразку СО-3. Рейсшина полегшує процедуру настроювання ультразвукового дефектоскопа з похилими ультразвуковими перетворювачами типу П121-ХХХ. Особливо зручна велосипедшина для дефектоскопістів-початківців. Будь-яка лабораторія НК практикувальна ультразвуковий контроль використовує зразок СО-3 і велосипедшина RELS СО-3 буде потрібною та зручною в процедурі настроювання.


Рейсшина RELS CO-2 — допоміжне пристосування позиціювання ультразвукового похилого перетворювача П121-ХХХ на стандартному зразку СО-2. Рейсшина полегшує процедуру настроювання ультразвукового дефектоскопа з ультразвуковими перетворювачами. Особливо зручна велосипедшина для дефектоскопістів-початківців. Будь-яка лабораторія НК практикувальна ультразвуковий контроль використовує зразок СО-2 і 125-шинка RELS СО-2 буде потрібною та зручною в процедурі настроювання.


OPORA СО3 — підставка під зразок СО-3 призначена для жорсткої фіксації положення стандартного зразка СО-3 на робочому місці. Підставка дає оператору незаперечну зручність використання зразка СО-3 під час визначення стріли, затримки та резерву чутливості похилих перетворювачів П121-ХХХ.
Використання підставки усуває дратівливий фактор просторової нестійкості зразка СО-3.

Додатковий акустичний модуль М9065— у міру експлуатації антенної решітки поперечних хвиль M9065 4.0V60R40Х10CS акустичний модуль зношується й підлягає заміні. Модуль являє собою конструктивно об'єднаний набір п'єзоелементів і з'єднується з корпусом решітки за допомогою роз'єму.

Додатковий акустичний модуль М9170— у міру експлуатації мініантенної решітки поперечних хвиль M9170 4.0V60R26X10CS акустичний модуль зношується й підлягає заміні. Модуль являє собою конструктивно об'єднаний набір п'єзоелементів і з'єднується з корпусом решітки за допомогою роз'єму.


ОСОБЛИВОСТІ Й ПЕРЕВАГИ А1550 INTROVISOR (ІНТРОВІЗОР)

• Оперативний і високопродуктивний контроль зварних швів та основного металу з документуванням отриманих результатів
• Візуалізація внутрішньої структури об'єкта контролю в режимі реального часу з частотою зміни зображення 25 Гц
• Можливість проведення ультразвукового контролю тільки уздовж лінії зварного шва без поперечного сканування, завдяки сканування віртуальним фокусом, що істотно скорочує час на підготовку навколошовної зони
• Швидкість сканування вздовж зварного з'єднання може досягати 50 мм/с
• Візуалізація внутрішньої структури об'єкта контролю як наочного та вірогідного зображення перерізу (В-тограма) у режимі реального часу зі зручними шкалами відстані та глибини, що робить доступнішим розшифрування отриманої інформації
• Регулювання масштабу зображення в межах: від огляду 250 мм до 5 мм на весь екран
• Автоматичні та ручні вимірювання рівнів сигналів і координат дефектів
• В основі роботи дефектоскопа-томографа лежить принцип цифровий (вичислювальний) фокусування антенної решітки (ЦФА) у кожну точку перерізу, що забезпечує найкращу просторову роздільну здатність і максимальну чутливість у всій візуалізованій зони
• Чудова чутливість до різних типів дефектів
• Зображення образів вертикально-орієнтованих дефектів
• Легке та зручне МЕНЮ основних налаштувань для оперативного вибору та встановлення параметрів робочої конфігурації під кожен конкретний об'єкт контролю
• Інтуїтивний інтерфейс із клавішами швидкого доступу до основних інструментів і параметрів
• Доступність роботи з приладом фахівцям будь-якого рівня кваліфікації, зокрема, що не має попередньої підготовки
• Оперативне перемикання між режимами ТОМОГРАФ і ДЕФЕКТОСКОП із відповідною заміною антеною решітки на класичний перетворювач
• Швидкозмінні акустичні модулі антенних решіток, без всіляких кріплень, гвинтових з'єднань і тп.
• Швидкозмінний літієвий акумулятор, розрахований на 8 годин безперебійної роботи
• Захисний чохол, а також комплект ременів «hands free» роблять цей прилад зручним інструментом для роботи у важкодоступних місцях
• Енергонезалежна пам'ять для запису томограм і луносигналів, з можливістю перегляду
• Зв'язок через USB для виведення записаних даних на зовнішній комп'ютер
• Спеціалізоване програмне забезпечення для приймання даних із приладу, подальшого оброблення, документування як томограм і луни-сигналів з параметрами контролю та подальшого архівування
• Функція А-СКАН у режимі ТОМОГРАФ дає змогу візуалізувати імпульс А-Скана сигналу, який будується за керованою лінією перерізу, а також визначати глибину залягання знайдених дефектів і координати кута введення, що дає можливість правильного та оперативного вибору одиничного перетворювача під час перемикання приладу в режим ДЕФЕКТОСКОП
• Вимірювання рівня сигналів і визначення координат відбивачів у кожній точці томограми
• Кероване встановлення масштабу та положення зони візуалізації щодо антенної решітки
• Два двовимірні строби для автоматичного визначення координат дефектів
• Оперативне керування контрастністю томограми
• Формування, збереження й вибір конфігурацій параметрів приладу під конкретний об'єкт контролю
• Вибір колірної шкали
• Напівавтоматичне настроювання чутливості за стандартними зразками
• Двовимірна система просторового регулювання чутливості (ПРЧ) дає змогу вести пошук і оцінку малих дефектів за наявними нормативними документами, а також коректно оцінювати розміри дефектів на всій контрольованій товщині об'єкта контролю
• Контроль у системі трирівневої оцінки величини відбивача: «пошук-контроль-брак» з колірною градацією рівнів образів томограми й автоматичним порівнянням їх із опорним рівнем


ТИПИ АНТЕННИХ РЕШОТОК ДЛЯ А1550:


• М9060 4.0V0R40X10CL — 16-контрольна АР поздовжніх хвиль із центральною робочою частотою 4 МГц і сектором огляду ±30°. Застосовується для контролю основного металу
• М9065 4.0V60R40X10CS — 16- елементна АР поперечних хвиль із центральною робочою частотою 4 МГц і сектором огляду від 30° до 80°. Застосовується для контролю зварних швів (зокрема аустенітних). Особливістю цієї АР є те, що немає великої заломлювальної призми
• M9170 4.0V60R26X10CS — 16- елементна АР поперечних хвиль із центральною частотою 4 МГц і сектором огляду від 35° до 80°. Застосовується для контролю зварних швів. Укорочена акустична апертура 26х10 мм.
• M9171 4.0V0R26X10CL — 16-контрольна АР поздовжніх хвиль із центральною частотою 4 МГц і сектором огляду ±30°. Застосовується для контролю основного тіла металевих і пластикових конструкцій. Укорочена акустична апертура 26х10 мм.

Антенні решітки із вимірюваними за габаритними розмірами з традиційними перетворювачами. Обладнані акустичними модулями з винятковою зносостійкістю протекторів, виготовлених із композитних матеріалів.
Акустичні модулі змінні, заміна здійснюється оператором практично миттєво та не вимагає проведення монтажних робіт і зупинки роботи.

Інформація для замовлення
  • Ціна: Ціну уточнюйте
