А1220 MONOLITH (МОНОЛІТ) ультразвуковий дефектоскоп для контролю бетону

Ціну уточнюйте

  • В наявності

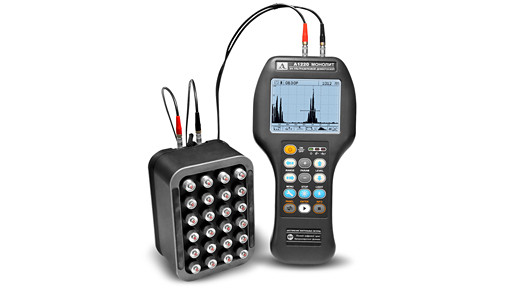

А1220 MONOLITH (МОНОЛІТ) ультразвуковий дефектоскоп для контролю бетону
А1220 MONOLITH (МОНОЛІТ) ультразвуковий дефектоскоп для контролю бетонуВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Ультразвуковий низькочастотний дефектоскоп А1220 MONOLITH (МОНОЛИТ) — призначений для вирішення завдань товщиниометрії та дефектоскопії конструкцій із бетону, гірських порід, асфальту. Унікальність приладу полягає в тому, що він дає змогу контролювати об'єкти луно-методом за однобічного доступу.

Комплектація базова А1220 МОНОЛІТ:

• А1220 МОНОЛІТ — електронний блок дефектоскопа з вбудованим акумулятором
• Антенна решітка М2502
• Кабель LEMO-LEMO подвійний 1,2 м
• Чехол
• Мережевий адаптер із кабелем 220 В-12 В
• Кабель з'єднувальний (прилад-зарядний пристрій)
• Компакт-диск з документацією і ПЗ
• Кабель зв'язку через USB
• Жорсткий кейс

А1220 MONOLITH КЛАБ-КОМПЛЕКТ:
• А1220 МОНОЛІТ — електронний блок дефектоскопа з вбудованим акумулятором
• Антенна решітка М2502
• Кабель LEMO-LEMO подвійний 1,2 м
• Чехол
• Мережевий адаптер із кабелем 220 В-12 В
• Кабель з'єднувальний (прилад — зарядний пристрій)
• Компакт-диск з документацією й ПЗ
• Кабель зв'язку через USB
• Сумка E14 (шкіряний кейс)
• Сумка КЛАБ-Т (кругла сумка з 5-метровим тросом для польових робіт)
• Комплект поліуретанових наколінників


Призначення А1220MONOLITH (МОНОЛІТ):
• Вимірювання товщини виробів із бетону
• Пошук сторонніх увімкнень, порожнин і тріщин усередині виробів і конструкцій із залізобетону, каменю та подібних ним матеріалів за однобічного доступу.
• Дослідження внутрішньої структури грубозернистих матеріалів


Особливості А1220MONOLITH  (МОНОЛІТ):
• Прилад забезпечує уявлення результатів вимірювань на дисплеї як у формі традиційного А-скана, так і у формі В-, С-, D-Сканів, що дають змогу отримати повне уявлення про внутрішню структуру об'єкта.
• Підпружинений контакт перетворювачів у матричній решітці забезпечує згладжування нерівностей контрольованого об'єкта
• Контроль проводиться без застосування контактної рідини — сухий точковий контакт
• Мала вага приладу — 800 г
• Ергономічний корпус
• Всі результати тестування (реалізації) зберігаються в енергонезалежній пам'яті приладу, після чого можуть бути передані через USB-порт на зовнішній комп'ютер для подальшого оброблення, документування й архівування результатів обстеження


Режими роботи:
Режим ESO


Образ сигналу в реальному масштабі часу. Передбачені можливості виконання таких способів вимірювань: за максимумом сигналу в стробі, за першим перевищенням сигналом рівня страба, складання всіх сигналів у стробі функція АКФ). На екрані приладу представлена робоча зона А-Скана сигналу та основні параметри вимірювань — час ультразвуку, глибина нещільності, амплітуда сигналу


Режим ПРОЗВИВАННЯ


Цей режим призначений для поверхневого та наскрізного озвучування об'єктів контролю на фіксованій базі вимірювань. Контроль ведеться за допомогою двох окремо під'єднаних до електронного блока перетворювачів, встановлених уздовж лінії або один навпроти одного (залежно від обраного методу вимірювань). На екрані приладу представлена робоча зона А-Скана сигналу та основні параметри вимірювань — час і швидкість ультразвуку, амплітуда сигналу.
Режим КАРТА


Призначений для формування набору зображень перерізів об'єкта контролю, перпендикулярних до поверхні під час сканування антеною решіткою вздовж раніше розмітних ліній із постійним кроком, тобто набір паралельних стрічок, обмежених за протяжністю. Задаючи крок сканування по вертикалі та по горизонталі, можна отримати уявлення про внутрішню структуру всього об'єкта

Параметри Значення
Максимальна глибина візуалізації відлуння-сигналів у разі контролю поперечними хвилями 2150 мм
Максимальна тривалість реалізацій сигналів, візуалізованих на екрані приладу 1600 мкс
Середня вимірювана товщина бетону 600 мм
Мінімальний діаметр проявного дефекту типу циліндричне свердління 30 мм
Похибка вимірювань товщини та глибини залягання дефектів 10%
Час виконання одного виміру та занесення результату в пам'ять у режимі стрічка, картка 10 с
Кількість одинарних, недетектованих А-сканів 200
Максимальна площа контрольованої поверхні (режим КАРТА) 2 м2
Діапазон настроювання швидкості ультразвуку
1000÷9999 м/с
Амплітуда зондувального сигналу 20, 100, 200 В
Форма зондувального імпульсу генератора Меандр, 0,5÷5 періодів
Частота повторення зондувальних імпульсів 1÷50 Гц
Смуга частот приймального тракту 10÷300 кГц
Діапазон перебудови атенюатора 0÷100 дБ із кроком 1 дБ
Кількість програмованих точок характеристики ВРЧ функціонального генератора 32
Діапазон регулювання ВРЧ 30 дБ
Дискретність вимірювання інтервалу часу 0,1 мкс
Живлення Вбудований акумулятор
Час безперервної роботи приладу від акумулятора без підсвітки індикатора 14 годин
Час заряджання повністю розрядженої акумуляторної батареї 3 часа
Діапазон робочих температур -20÷+45°C
Габаритні розміри електронного блока Кольоровий TFT (640x480)
Розміри електронного блока 260 х 156 х 43 мм
Маса електронного блока 800 г
Габаритні розміри антенної решітки М2502 139 х 105 х 89 мм
Маса антенної решітки М2502 1,1 кг
Інформація для замовлення
  • Ціна: Ціну уточнюйте
