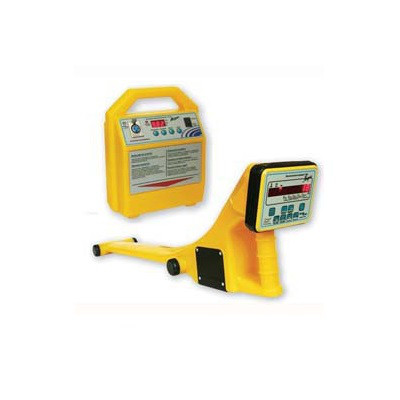

АБРИС трасопошуковий комплекс — призначений для пошуку протяжних струмопровідних об'єктів, як-от металеві труби, телефонні та силові кабелі, як у пасивному режимі (по дротовому кабелю струму), так і в активному під час спільної роботи з трасопошуковим генератором.


Комплекс АБРИС постачається у двох основних комплектаціях АБРИС24.20/АБРИС24.40:


Комплектація АБРИС 24.20:
• Приймач ТМ8
• Генератор ТГ24.20 (ТГ20)
• Рамка індуктивного зв'язку
• Кабелі гальванічного під'єднання
• Штир заземлення
• Зарядний пристрій 220 В
• Сумка для приймача
• Сумка для генератора
• Документація


Комплектація АБРИС 24.40:
• Приймач ТМ8
• Генератор ТГ24.40 (ТГ40)
• Рамка індуктивного зв'язку
• Кабелі гальванічного під'єднання
• Штир заземлення
• Зарядний пристрій 220 В
• Сумка для приймача
• Сумка для генератора
• Документація

омплектації АБРИС24.20/АБРИС24.40 розрізняються потужністю генератора та дальністю пошуку — Генератор ТГ20 — до 1500 метрів, Генератор ТГ40 — до 3000 метрів
Приймач ТМ8 — призначений для виявлення, локалізації та вимірювання глибини залягання шкарпеток.
Портативний переносний генератор ТГ20/ТГ40 — призначений для створення струму випробувальної частоти в трасі.
Рамка індуктивного зв'язку — призначена для наведення струму випробувальної частоти без безпосереднього під'єднання до трасу. Використовується в разі неможливості під'єднання генератора до комунікації, а також у разі потреби розвідки місцевості для пошуку невідомих комунікацій.
Кабелі гальванічного під'єднання використовуються для під'єднання генератора до відкритої ділянки траси та створення струму випробувальної частоти.
Штир заземлення — дає змогу заземлити кабель гальванічного під'єднання для повернення струму через землю.


Особливості трасопошукового комплексу АБРИС:
• Невеликі габарити та вага
• Світлодіодний морозостійкий дисплей приймача та генератора — робота до -40 °C
• Бризкозахисне виготовлення
• Визначення глибини залягання труб під час спільної роботи приймача з генератором
• Пошук за максимальним і мінімальним сигналом з одночасним відтворенням сили електромагнітного поля, що йде від провідника з струмом
• Автоматичне та ручне регулювання сигналу
• Стрілки — покажчики напрямку розташування траси на дисплеї приймача, допомагають оператору локалізувати розташування траси
• Генератори забезпечені пристроєм автоматичного узгодження з трасою й індикації, якщо немає надійного контакту з комунікацією
• Трасування лінії: Генератор ТГ20 — до 1500 метрів, Генератор ТГ40 — до 3000 метрів
• Можливість перемикання вихідної потужності для роботи на коротких ділянках
• Режим роботи — безперервний і імпульсний
• Безперервний контроль рівня заряду акумуляторної батареї
• Живлення генератора здійснюється від вбудованої акумуляторної батареї
• Заряд батарей відбувається від зарядного пристрою (мережі змінного струму 220 В, 50 Гц), а також від зовнішнього джерела живлення постійного струму з напругою від 12 до 16 вольтів (бортова мережа автомобіля). Процес заряду акумуляторів повністю автоматизований і контролюється вбудованим мікропроцесором
• Можливість постачання спеціалізованої версії для підводних робіт

Технічні характеристики приймача ТМ-8

Параметри

величина

Робочі частоти пасивні

50,100,15-24 кГц

Робочі частоти активні

1450,9820 Гц

Максимальна вимірювана глибина

До 10 м

Максимальна глибина виявлення

До 25 м

Максимальне видалення від генератора

До 5 км

Час безперервної роботи без звуку

До 50 год

Діапазон робочих температур

-40..+60 0 С

Живлення

2 елементи D

Габарити

720x110x150 мм

Вага приладу без чохла

1700 г

Технічні характеристики генератора ТГ-24.40

Найменування параметрів

Значення

Напруга живлення

генератора  зовнішнє, (В)

12-16 В

Постійне  напруга

Внутрішнє джерело живлення

Акумуляторна батарея 12 В -20 А/год

Зарядний пристрій від мережі 220 Вольтів

(Навшне харчування)

12В -  3 А

Постійна стабілізована напруга

Вихідна потужність

1; 3; 8; 12; 24 Вт

8 попередньо встановлених частот (користувач може змінити або виключити будь-яку частоту)

375, 480, 512,1024, 1450, 8192, 9820 10000  Гц

Вихідний струм



До 1500  мА

Вимірювання напруги на навантаженні (трубе)

для контролю перед під'єднанням постійна напруга



до 50 В



Вимірювання напруги на навантаженні (трубе)

для контролю перед під'єднанням змінне  напруга частота 50 Гц



до 50 В

Режим роботи

Безперервний або імпульсний

Узгодження з навантаженням

автоматичне

Опір навантаження для 12 Вт

1-120 Ом

Опір навантаження для 1 Вт

1-970 Ом

Стабільність вихідної потужності

+/-10%

Час безперервної роботи від вбудованого акумулятора

Максимальна потужність  2 часа

Мінімальна потужність до 8 годин

Вага електронного блока

Не більш ніж 5 кг

Габаритні розміри

220Х220Х90 мм

Технічні характеристики ТГ-24.20

Найменування параметрів

Значення

Напруга живлення

генератора  зовнішнє, (В)

12-16 В

Постійне  напруга

Внутрішнє джерело живлення

Акумуляторна батарея 12 В -9 А/год

Зарядний пристрій від мережі 220 Вольтів

(Навшне харчування)

12В -  3 А (15В — 2,6 А)

Постійна стабілізована напруга

Вихідна потужність

2.5; 5.0; 15; 20 Вт

Від зовнішнього джерела додається потужність 25 Вт

Вихідна потужність на частоті 33 кГц

max 6 Вт

8 попередньо встановлених частот (користувач може змінити або виключити будь-яку частоту)

375, 480, 640,1024, 1450, 8192, 9820 10000  Гц

Вихідний струм



До 1000  мА

Вимірювання напруги на навантаженні (трубе) для контролю перед під'єднанням постійна напруга

до 50 В



Вимірювання напруги на навантаженні (трубе)

для контролю перед під'єднанням змінне  напруга частота 50 Гц

до 50 В

Режим роботи

Безперервний або імпульсний

Узгодження з навантаженням

автоматичне

Опір навантаження, для 12 Вт

1-120 Ом

Опір навантаження, для 1 Вт

1-970 Ом

Стабільність вихідної потужності

+/- 10%

Час безперервної роботи від вбудованого акумулятора

На максимальній потужності

На мінімальній потужності



3 часа

понад  8 годин

Вага електронного блока

Не більш ніж  3 кг

Габаритні розміри

220Х220Х90 мм
