UNISCOPE акустико-еміссійна система двоканальна

Ціну уточнюйте

  • В наявності
UNISCOPE акустико-еміссійна система двоканальна
UNISCOPE акустико-еміссійна система двоканальнаВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

UNISCOPE - двоканальна портативна акустико-еміссійна система, яка опціонально може бути укомплектована додатковим блоком акустичного течойскателя (постачається опціонально, за безпосереднього втручання в електроніку приладу та програмне забезпечення на базі виробника)
Система UNISCOPE блокова, тобто за бажання можна придбати окремі блоки та прошивку приладу, яка потрібна для виконання тих чи інших завдань. Але насамперед це акустично-емісійна система.

КОМПЛЕКТАЦИЯ UNISCOPE:

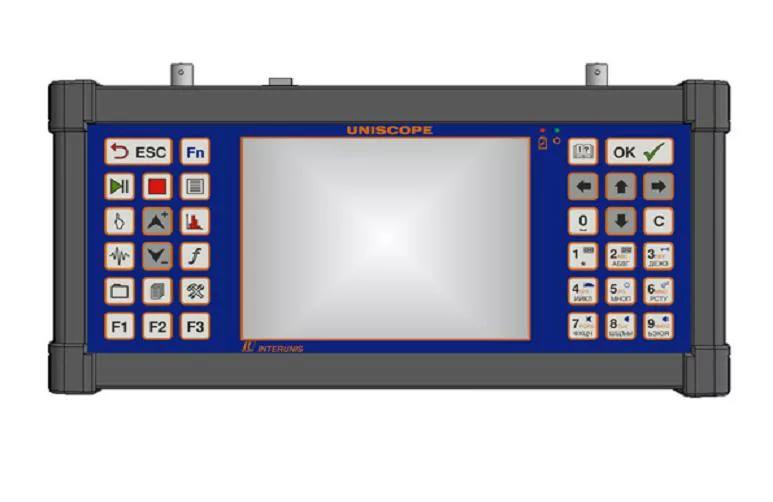

UNISCOPE



UNISCOPE - двоканальна акустико-емісійна система в комплекті:



Основний приладовий блок UNISCOPE – 1 шт.



Ремені для перенесення — 2 шт.



Джерело живлення 12 В — 1 шт.

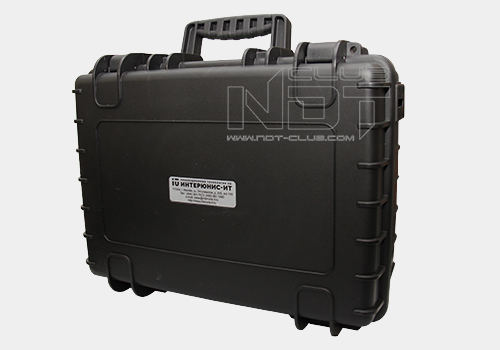

Кейс – 1 шт.



Передпідсилювач акустичної емісії UNA-01CD — 2 шт.

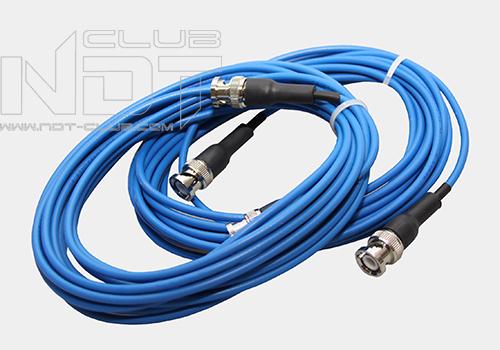

Кабель РК-50 5 метрів — 2 шт.



Перетворювач акустичної емісії GT200 з паспортом — 2 шт.



Магнітний тримач перетворювача — 2 шт.



Програмне забезпечення



Блок-функція акустичного течейскача * (див.), 418 під таблицею)

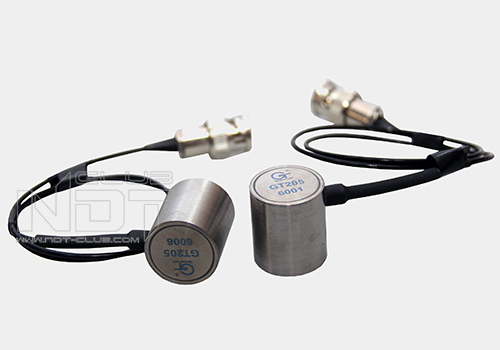

Перетворювач GT205 з паспортом — 2 шт.



Програмне забезпечення







* Блок акустичного течейскача постачається (вбудовується) опціонально або відразу після придбання, або окремо після, але водночас необхідно надіслати прилад на доопрацювання, «перепрошивку» та доукомплектацію. Роботи виробляються на базі виробника.


РЕЖИМИ РОБОТИ UNISCOPE:



• РЕЖИМ АКУСТИКО-ЕМІСІОННИХ ЗМІРЬ:
не руйнує контроль промислових і технологічних трубопроводів, переходів і перемичок, запірної арматури та регуляторів тиску, судин і балонів, вантажнопідіймальних механізмів, об'єктів залізничного транспорту, залізобетонних конструкцій та іншого промислового обладнання з можливістю лінійної локації джерел АЕ й оперативної оцінки їх ступеня небезпеки в процесі експлуатації







• РЕЖИМ ТЕЧІСКАННЯ:
виявлення й кількісна оцінка величини витоку рідких або газоподібних робочих середовищ у разі порушення герметичності корпусів і затворів запірної арматури наземного та підземного встановлення.



ОСОБЕННОСТИ UNISCOPE:

• Мала вага та максимальна зручність під час роботи в польових умовах
• Надійний захист від несприятливих зовнішніх чинників
• Пристосованість до негативних температур
• Сучасний рівень апаратно-програмного забезпечення
• Розширений функціонал приладу завдяки використанню зовнішніх вимірювальних блоків, для виконання різноманітних завдань
• Графічне відтворення результатів вимірювань на кольоровому LCD-дисплеї зі світлодіодною підсвіткою
• Можливість зберігання великих обсягів даних на легкодоступних знімних носіях інформації
• Тривалий час роботи від двох вбудованих акумуляторів
• Інтегральність методу АЕ, яка полягає в тому, що, використовуючи один або кілька датчиків, встановлених нерухомо на поверхні об'єкта, можна проконтролювати весь об'єкт цілком (100% контроль). Ця властивість методу акустичної емісії особливо корисна під час дослідження важкодоступних (недоступних) поверхонь контрольованого об'єкта
• Виявлення та реєстрація дефектів, що розвиваються, що дає змогу класифікувати дефекти за ступенем їхньої небезпеки (вливання на міцність) для контрольованого об'єкта
• Оптимальне співвідношення ефективність вартість

UNISCOPE двозканальне встановлення АЕ параметри основного приладового блока:

Дисплей

TFTLED, 5,7", 640х480 точок, 262 144 кольорів

Час роботи в автономному режимі

8 годин

Підтримувані інтерфейси

Картипам'яті SD/SDHC, Ethernet, USB2.0

Процесор

ARM9

Операційна система

Linux

Діапазон робочих температур

- 20 ÷ + 40 С

Захист від зовнішніх впливів

IP 65

Габаритні розміри

300х170х60 мм

Маса

2,6 кг


Аналоговий канал реєстрації для під'єднання датчиків АЕ або віброперетворювачів:

Кількість незалежних аналогових каналів реєстрації

2

Напруга живлення передпідсилювача

5 В

Довжина кабельних ліній, що під'єднуються

10 м / 50 м

Діапазон робочих частот

0,5 Гц ÷ 1 МГц

Частотні діапазони, що перемикаються

0,5 Гц ÷ 30 кГц, 1 кГц ÷ 100 кГц, 30 кГц ÷ 1 Мгц

Можливість завантаження цифрових фільтрів

є

Розрядність АЦП

16 бит

Максимальна частота перетворення АЦП

20 МГц

Розмір буфера записування осцилограми по кожному каналу

8 МБайт

Синхронність роботи аналогових каналів

± 1 мкс


Цифровий канал реєстрації для під'єднання зовнішніх блоків:

Кількість незалежних цифрових каналів реєстрації

2

Інтерфейс

RS 485

Максимальна швидкість передавання даних

115200 бітів/с

Напруга живлення зовнішніх вимірювальних блоків

5 В

Синхронність роботи цифрових каналів

± 1 мс

Синхронність роботи цифрового й аналогового каналів

± 1 мс


Зовнішній блок параметричних вимірювань:

Кількість універсальних вимірювальних каналів

2

Режими роботи універсальних вимірювальних каналів:

- струмова петля

- вимірювання напруги





Активна/ пасивна

± 1 В / ± 10 В

Похибка вимірювання універсального каналу

0,2 %

Видавна напруга для живлення зовнішніх пристроїв і датчиків

12 В / 24 В

Варіанти зовнішніх пристроїв, що під'єднуються

- датчик тиску, переміщення, нахилу;

— тензометричний підсилювач.

Кількість каналів вимірювання температури

1

Похибка вимірювання температури

± 0,5 ˚С

Напруга живлення блока

5 В

Максимальна споживана блоком потужність

0,5 Вт


Тензометричний підсилювач*:

Режими роботи

«датчик»/ «міст»

Діапазон опору тензорезисторів, що під'єднуються

300 Ом ÷ 1400 Ом

Діапазон вхідного сигналу

± 0,4 мВ/± 4 мВ

Діапазон вихідного сигналу

± 5 В / 4 ± 20 мА

* - характеристики тензометричного підсилювача MC3

Режим течіскавання:

Мінімальна величина витоку, що виявляється в затворі арматури

1 л/хв

Необхідний мінімальний перепад тиску

0,3 МПа

Діапазон значень прохідного діаметра контрольованої арматури

Від 50 до 1000 мм

Середня похибка вимірювання величини витоку

20 %

Час контролю одиниці арматури

Менш ніж 15 хв
