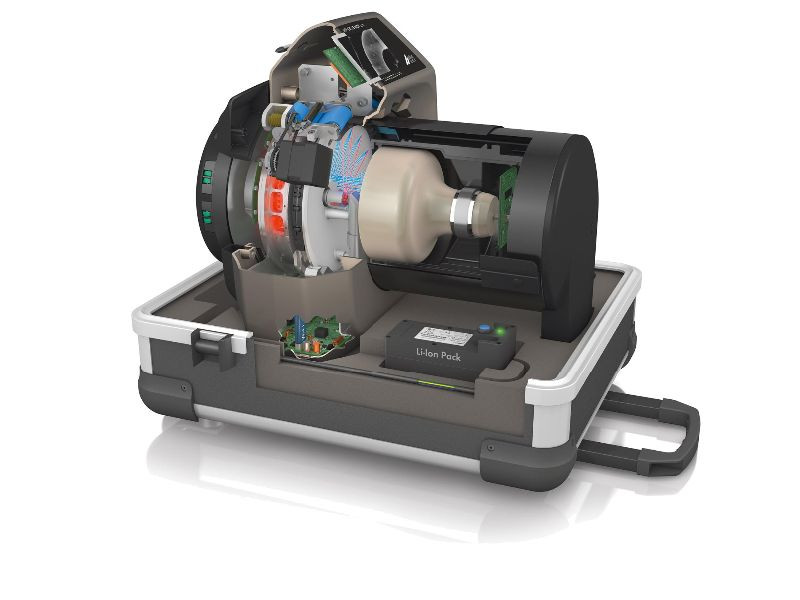

КАРАТ КР-35СР комплекс цифрової радіографії

Просторова роздільна здатність сканера

50-100 мкм (5-10 пар ліній/мм)

Мінімальний розмір пікселя (визначення діаметром лазерної плями)

50 мкм

Розміри сканованих пластин

максимальна ширина — 35 см, довжина обмежена розмірами одержуваних файлів зображень і (менше) потужністю комп'ютера

Стандартні розміри пластин:

10х24 см

24х30 см

10х48 см

 30х40 см

можливе виготовлення пластин у розмір замовника завширшки до 35 см

Час сканування

0,5-2 хв (залежить від режиму зчитування та розміру пластин)

Розміри сканера

40х37х47 см

Вага

17,5 кг (без кейсів для зберігання і транспортування)

Параметри електроживлення

змінна напруга — 100-240 В, 50-60 Гц

споживана потужність — 140 Вт

Діапазон робочих температур

+10 ÷ +35 °C

Відносна вологість

80 %

Під'єднується до комп'ютера

інтерфейс Ethernet

Гарантія

24 місяці

Формат  даних

16-бітне представлення даних (65536 градацій/рівнів сірого) у форматі XVZ

підтримка форматів

XYZ (Duerr), DICONDE-файли, BMP, JPEG (8 біт), TIFF (8 або 16 біт), PNG (8 або 16 бітів), DCM та ін.

Обработка  зображень

• Інвертування зображення негатив/позитив
• геометричні перетворення зображення: масштабування, обертання, дзеркальне зображення, вирізання фрагмента
• нанесення маркерів (знаки, текст) на зображення
• настроювання оптимальної яскравості та контрасту зображення заляймо інтенсивністю/оптичної щільності всього зображення або зони цікавості
• 10 попередньо встановлених фільтрів оброблення зображень для поліпшення зображень загалом або зони цікавості, а також для кращої візуалізації та виявлення дефектів
• наявність висококонтрастного медіанного фільтра, що дає змогу перетворити зображення істотно різнотовщинних об'єктів у такий спосіб, щоб на знімку одночасно були помітні частини об'єкта контролю, що мають істотні відмінності за товщиною, без наявності артефактів зображення
• тонке настроювання параметрів роботи фільтрів дає змогу адаптувати їх для будь-якого об'єкта контролю
• калібрування чутливості пікселів сканера дає змогу отримати висококонтрастне радіографічне зображення без артефактів

Вимірювання

• вимірювати інтенсивність (рівень сірого) у будь-якій точці зображення
• Відділення реактору (розподіл) інтенсивності зображення
• Відбиватиляйку інтенсивності довільно обраного відрізка або зони на зображенні
• здійснювати калібрування «електроної лінійки» за відомими розмірами об'єктів на зображенні (наприклад, еталона чутливості);
• вимірювати після калібрування лінійні розміри дефектів, відстань між дефектами, відстань між будь-якими точками на зображенні
• лічити площу дефектів
• вимірювати товщину стінки труби
• автоматично знаходити зображення дуплексного еталону на цифровому знімку та вираховувати базову просторову роздільну здатність
• вимірювати співвідношення сигнал/шум за прямокутником 22 на 50 у точці під курсором (потріб EN14784-1,-2)
• автоматично детектувати зону прямого шва та вираховувати співвідношення сигнал/шум у навколошовній зоні
• вносити всі отримані розміри об'єктів у протокол контролю

Робота  в  Відповідно  з  нормативними  документами (НД)

СТО Газпром 2.2-4-083-2006/Д Транснефть 25.160.10-КТН-016-15/РД 34.15.027-93/ГОСТ 23055 + ГОСТ 7512/РД МГ Бованенко-Ухта

• виявлені дефекти класифікуються, групуються і відбираються відповідно до обраного НД
• результати контролю автоматично заносяться в генеровані висновки та/або протоколи, що відповідають вимогам і за формою обраного НД
• можливе допрацювання ПЗ з внесенням і підтримкою інших (нових) нормативних документів

Автоматизована  дефектоскопія

• Обмірювання співвідношення сигнал/шум на зображенні або його частини
• пошук канавкових, дротових еталонів і обчислення чутливості контролю
• пошук дводротових (дуплексних)  еталонів  і обчислення базової просторової роздільної здатності
• пошук прямих і еліптичних зварних швів на зображеннях
• пошук і визначення параметрів деяких класів дефектів
• відкидання та виведення виведення виведенняень відповідно до нормативного документа

Підтримка  стандарту  DICONDE

• формат файлів XVZ і DCM дають змогу зберігати, крім зображення, безліч додаткових метаданих: дані про об'єкт контролю (матеріал, товщина, діаметр труби, номер шва та ін.), параметри експозиції (джерело, фокусна відстань, напруга, сила струму, час експозиції) та ін.
• метадані прив'язуються до отриманого зображення й потім легко можуть бути переглянені, автоматично занесені в протоколи, що генеруються програмою, використані як критерії під час пошуку зображень в архіві або базі даних
•

Збереження зображень  в  різних  форматах  и  носіях

• збереження зображень разом із метаданими у форматах XVZ (формат X-Vizor), DCM (DICONDE-сумісний формат);
• експорт зображень у поширені формати зображень BMP, JPEG (8 біт), TIFF (8 або 16 біт), PNG (8 або 16 біт), GIF
• записування файлів на CD, DVD, флешдиски та ін. знімні або мережеві носії
• друк зображень у масштабі 1:1 для розмітки ділянок, що підлягають ремонту

Перегляд  зображень  на  будь-якому  стороннім  комп'ютері

файли у форматах XVZ і DCM із зображеннями та метаданими, передані на DVD-дисках, флеш-дисках або в мережі, можуть бути перераховані на будь-якому комп'ютері за допомогою безплатної програми-переглядника X-Vizor Viewer x32/x64.
