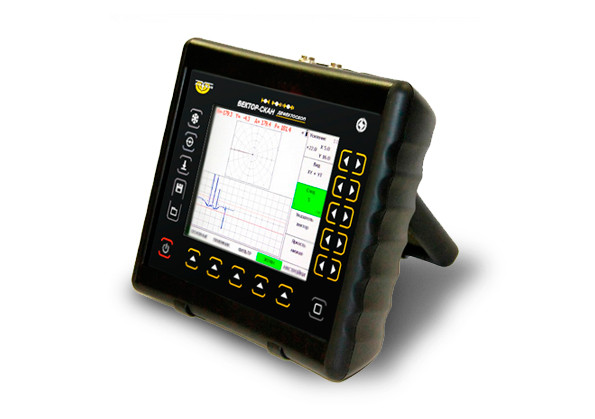

ВЕКТОР-СКАН (версія 1.0) багатофункціональний дефектоскоп
Ціну уточнюйте
- В наявності
ВЕКТОР-СКАН (версія 1.0) новий універсальний вихоровий дефектоскоп — призначений для контролю металів, вуглепластиків і композитів на предмет наявності дефектів: виявлення поверхневих і підповерхностних тріщин, порушень суцільності та однорідності. Позаду у ГОСРЕЄСТР СІ.
БАЗОВАКОМПЛЕКТАЦІЯ ВЕКТОР-СКАН:
• Електронний блок ВЕКТОР-СКАН з вбудованим Li-ion акумулятором
• Блок живлення мережевий 18 В/220 В
• Захисний чохол із блендою та кріпленням на корпусі оператора
• Перетворювач параметричний ПВР-1 (1 МГц)
• Перетворювач низькочастотний ПВД-1 (20 кГц)
• Кабель USB для зв'язку з ПК
• Програмне забезпечення на CD-диску
• Комплект документації (керівництво користувача, паспорт, методика поверки, свідоцтво про метрологічну поверку)
• Кейс для перенесення
Додатково можна придбати:
• Вихоровий перетворювач ГАЛС-1 (олівець)
• Імпедансний перетворювач SP/RSP
• Стандартний зразок ЕО-ГАЛС
КОМПЛЕКТ ДЛЯ КОНТРОЛЮ ТЕХНОЛОГІЧНИХ І БОЛТОВИХ ОТВЕРСТІВ
Під час під'єднання додаткових перетворювачів, що не входять до базового комплекту, прилад Вектор-СКАН стає дійсно універсальним обладнанням, здатним виконувати найрізноманітніші завдання:
• Вимірювання товщини захисних покриттів (у разі відповідного калібрування)
• Вимірювання глибини поверхневих тріщин у металах (у разі відповідного калібрування)
• Вимірювання електропровідності кольорових металів
• Пошук дефектів за допомогою динамічних (роторних) перетворювачів
• Контроль композитних матеріалів і пошук розшарувань імпедансними перетворювачами
• Контроль вуглепластиків
З дефектоскопом ВЕКТОР-СКАН можуть використовуватися будь-які накладні або прохідні вихретокові диференціальні та абсолютні перетворювачі, що працюють на частотах від 10 Гц до 20 МГц, а також будь-які динамічні (ротаційні) перетворювачі, зокрема марок FORSTER, ELOTEST та ін. під час використання спеціальних перехідників.
З дефектоскопом можуть використовуватися низькочастотні п'єзоелектричні й електромагнітно-акустичні (ЕМА) перетворювачі для контролю виробів із металів і композитних матеріалів для дослідження фізико-механічних властивостей і якості клейових сполук акустичними методами.

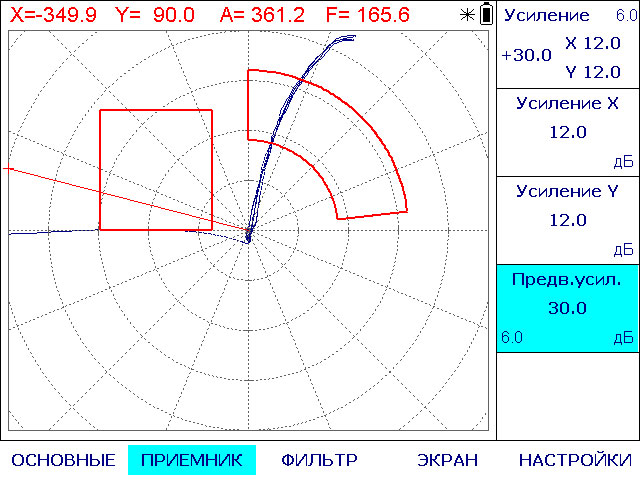

Приклади екранів Вектор-СКАН:
Особливості Вектор-СКАН:
• Одночасне відтворення сигналу на екрані дефектоскопа в амплітудно-часовій і комплексній площинах
• Окреме посилення за осями X і Y
• Режим синхронізації для роботи з вихоровими роторними перетворювачами
• Дві настроювані зони АСД: коробка та сегмент
• Різні режими зображення сигналу
• Чудово читаний на сонячному світлі TFT-екран
• Морозостійке (від -30 °C) виготовлення
• Різні типи зон АСД із задаваною логікою визначення дефекту
• Запам'ятовування великої кількості налаштувань і результатів контролю
• Живлення від літій-іонних акумуляторів
• Вбудований зарядний пристрій
|
Діапазон регулювання посилення |
від 0 до 70 дБ, з кроком 0.1, 1, 2, 6 і 10 дБ |
|
Діапазон регулювання попереднього підсилювача |
від 0 до 40 дБ, з кроком 0.1, 1, 2, 6 і 10 дБ |
|
Діапазон зміни частоти |
від 1 Гц до 20 МГц, з кроком 1, 10,100 і 1000 Гц |
|
Регулювання амплітуди збудження перетворювача |
12.5%, 25%, 50%, 100% |
|
Діапазон зміни фази вектора |
0 — 359 град., з кроком 0.01, 0.1, 1, 5, 10, 45, 90 і 180 град. |
|
Фільтр НЧ |
регульований від 5 до 1000 Гц |
|
Фільтр ВЧ |
регульований від 2,5 до 500 Гц |
|
Режим роботи |
стандартний, синхрорежим, частотне сканування |
|
Тип графіка |
XY, XY+YT, XY+AT, YT, YT+XT |
|
Слід сигналу |
0-30 сек, з кроком 1 сек |
|
Зони АСД |
коробка, сегмент |
|
Режими АСД |
дефект у зоні, дефект поза зоною |
|
Типи виведення на екран |
вектор, точка |
|
Типи перетворювачів |
диференціальний, абсолютний, роторний |
|
Пам'ять налаштувань |
100 налаштувань |
|
Пам'ять результатів |
500 протоколів контролю |
|
Екран |
кольоровий TFT 640х480 з регульованою яскравістю і |
|
Інтерфейс |
USB |
|
Роз'єми перетворювачів |
1 x Lemo1B + 1 x Lemo0B |
|
Час роботи |
10 годин від акумуляторів |
|
Зовнішнє живлення |
блок живлення від мережі 220 В, 50 Гц AC |
|
Напруга живлення |
18V/3,5A DC |
|
Діапазон робочих температур |
от -30º C до +55° C |
|
Розмір (В x Ш x Д) |
200 мм x 225 мм x 80 мм |
|
Маса |
1,5 кг з акумуляторами |
