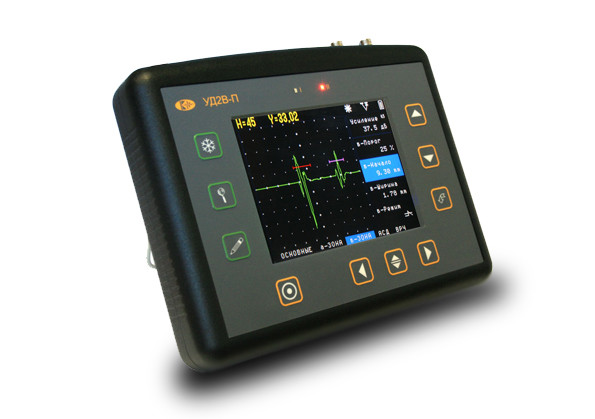

УД2В-П46 дефектоскоп ультразвукового загального призначення

Ціну уточнюйте

  • В наявності
УД2В-П46 дефектоскоп ультразвукового загального призначення
УД2В-П46 дефектоскоп ультразвукового загального призначенняВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

УД2В-П46 — ультразвуковий дефектоскоп загального призначення, що зарекомендував себе з найкращого боку, як «робоча конячка» своєю надійністю й безвідмовністю в роботі. Дефектоскоп легкий у настроюванні та роботі, має всі функції, необхідні для контролю зварних з'єднань.

Базовий комплект УД2В-П46 (працює тільки від мережі) грн

• електронний блок УД2В-П46.TFT
• блок живлення мережевий 9 В/220 В
• кабель СР50-Lemo00 – 2 шт.
• Перетворювач ультразвуковий П111-2,5-К12
• Перетворювач ультразвуковий П111-5-К6
• Перетворювач ультразвуковий П121-2,5-40
• Перетворювач ультразвуковий П121-5-65
• кабель F46USB для зв'язку з ПК
• програмне забезпечення на CD-диску
• комплект документації (керування користувача, паспорт, сертифікат метрологічної поверки)
• кейс для перенесення


Універсальний комплект УД2В-П46 ( працює від мережі та від АКБ) грн

• електронний блок УД2В-П46.TFT
• блок живлення мережевий 9 В/220 В
• акумуляторний відсік D
• комплект акумуляторів D 10 А/год
• зарядний пристрій
• захисний чохол із блендою та кріпленням на корпусі оператора
• кабель СР50-Lemo00 – 2 шт.
• Перетворювач ультразвуковий П111-2,5-К12
• Перетворювач ультразвуковий П111-5-К6
• Перетворювач ультразвуковий П121-2,5-40
• Перетворювач ультразвуковий П121-5-65
• кабель F46USB для зв'язку з ПК
• програмне забезпечення на CD-диску
• комплект документації (керування користувача, паспорт, сертифікат метрологічної поверки)
• кейс для перенесення

Рекомендуємо до використання зносостійкі перетворювачі SENDAST

Особливості УД2В-П46

• одночасне вимірювання амплітуди та координат дефекту
• режим записування огинаючого максимуму сигналу в зоні контролю
• велика пам'ять налаштувань і результатів контролю (100 налаштувань, 750 результатів контролю — 15 файлів по 50 результатів)
• підтримка ведення декількох баз даних протоколів контролю на ПК із функцією конструктора протоколів будь-якого типу
• швидкий режим роботи (в LD-версії)
• оптимальна робота з будь-якими ПЕП
• робота з кривої амплітуда-відстань: вимірювання рівня сигналу в дБ щодо кривої та режим АСД за кривою АРК
• детектор: Позитивна напівхвиля, відносна напівхвиля, повний детектор, радіосигнал (у всьому діапазоні розгортки)
• точність індикації товщини: 0.001 за товщини до 10 мм
• не менш ніж 8 годин роботи від акумуляторів
• інтерфейс RS232: для передавання А-розкруток, параметрів роботи та результатів вимірювань на ПК (адаптер USB опціонально)

Реалізований у приладі алгоритм запису огинаючого максимуму сигналу відрізняється від подібних режимів в аналогічних приладах інших фірм. Зазвичай, це так званий режим "Заморожування за піками" ("Peak freezing"), коли прилад запам'ятовує максимальне значення амплітуди сигналу в кожній точці розгортки. На відміну від такого режиму, реалізований у УД2В-П46 метод дає змогу побудувати огинальний сигнал, запам'ятовуючи тільки за однією точкою в кожному зондувальному імпульсі — за положенням і значенням максимальної амплітуди відлуння-сигналу в зоні контролю.
Такий режим дає можливість отримати, наприклад, графік руху максимуму сигналу під час поперечного сканування дефекту в зварному з'єднанні та оцінити його умовну довжину, а також легко визначити координати відбивача за максимальної амплітуди відбитого сигналу.

Програма UdReport дає змогу повністю автоматизувати оброблення результатів контролю, розділяючи їх різними базами протоколів і визначаючи різні додаткові параметри контролю на основі ідентифікаторів, що містяться в імені результату. Крім цього, програма має функцію конструктора протоколів, що дає змогу створювати друковані форми протоколів будь-якого типу залежно від вимог конкретного користувача.
Прилад простий і зручний у користуванні, атестований у стандарті Росії (сертифікат RU.C.27.003.A No33993), зареєстрований у федеральному реєстрі засобів вимірювань під No17498-03 і допущений до застосування в Російській Федерації та країнах СНГ



Дефектоскоп УД2В-П46

Розвертка

мин.: 0 - 2.9 мм (сталь); 0 - 1 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс

Діапазон швидкостей

1000 - 9999 м/с

Затримка

от -0,5 мкс до 996 мкс

Затримка у призмі

0 - 100 мкс

Демпфірування

50 ом / 1000 ом (до 25 ом у поєднаному режимі)

Вхідний імпедананс

50 ом / 600 ом

Зондувальний імпульс

прямокутний, амплітудою 200 В,
зі змінною тривалістю від 50 до 500 нс, з кроком 25 нс

Частота повторений ЗИ

до 800 Гц у режимі максимальної частоти

Підсилювач

широкосмуговий 0.5-15 МГц (-6 дБ)
діапазонні фільтри на 1.25, 2.5, 5 і 10 МГц

Узгодження з ПЕП сторонніх виробників

7 контурів узгодження з номіналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 і 15 мкГН

Діапазон регулювання посилення

110 дБ, з кроком 0.5, 1, 2 або 6 дБ

Тимчасове регулювання Чутливості (ВРЧ)

діапазон до 90 дБ, 10 дБ/мкс
з побудовим кривої по 10 опорних точках введених вручну
або від контрольних відбивачів

Крива Амплітуда-Відстань (АРК)

побудова по 10 точках, що регулюється за висотою + дві додаткові криві ±12 дБ від базової (з кроком 1 дБ)

Детектування

Позитивна або негативна напівхвиля, повний, радіосигнал (у всьому діапазоні розгортки)

Отсечка

компенсована, 0-80% висоти екрана

Зони контролю



дві незалежні зони, початок і ширина
змінюються в усьому діапазоні розгортки,
рівні порогів задаються від 0 до 95%
висоти екрана під час детектування та
от -95% до +95% при радиосигнале с шагом
1%, індивідуальна логіка визначення дефектів

Автоматична Сигналізація Дефектів (АСД)

світлова для кожної зони окремо та звукова

Режими роботи АСД



дефект у першій зоні,
дефект во второй зоне,
дефект у першій та в другій зонах,
дефект в одній із зон,
за АРК — порівняння сигналу в першій
зоні з кривою амплітуда-відстань

Вимірювання тимчасових інтервалів

від 0 до першого сигналу в зоні або між
сигналами в зонах, по фронту або максимально сигналу

Роздільна здатність

3.125, 6.25, 12.5 або 25 нс залежно
від обраного частотного діапазону

Вимірювання амплітуди



у відсотках від висоти екрана,
у дБ щодо рівня порога в зоні,
у дБ щодо опорного сигналу,
у дБ щодо кривої амплітуди-відстань,
одночасно з індикацією координат відбивача, виміряних за піком сигналу

Дисплей

TFT 115 х 85 мм; 320 х 240 точек

А-сигнал

73 mm x 50 мм; 160 x 100 точок
в "повноекранному" режимі: 240х128 точок

Пам'ять

100 режимів з А-сигналом і назвою,
750 (15 файлів по 50) протоколів контролю

Інтерфейс

RS232

Роз'єми перетворювачів

2 СР50 або Лемо1

Акумулятори

4 NiMh размер "D"

Час роботи

ЖКИ: 12-16 годин (залежно від установок);

Живлення

зовнішній блок живлення 220 В AC

Діапазон робочих температур

от -25°C до +55°C

Розмір (В x Ш x Д)

160 мм x 225 мм x 45 мм

Вага

2.5 кг із 4 акумуляторами

Інформація для замовлення
  • Ціна: Ціну уточнюйте
