ВД-10А вихрострумовий дефектоскоп автогенераторный

ВД-10А вихрострумовий дефектоскоп автогенераторный

Ціну уточнюйте

  • В наявності
ВД-10А вихрострумовий дефектоскоп автогенераторный
ВД-10А вихрострумовий дефектоскоп автогенераторныйВ наявності
Ціну уточнюйте
+380676725783
  • +380442321387
  • +380567362223
+380676725783
  • +380442321387
  • +380567362223
  • День Години роботи Перерва
    Понеділок 09:00 — 19:00
    Вівторок 09:00 — 19:00
    Середа 09:00 — 19:00
    Четвер 09:00 — 19:00
    Пʼятниця 09:00 — 19:00
    Субота Вихідний
    Неділя Вихідний

    * Час вказаний для регіону: Украина, Київ

  • +380676725783
    +380442321387
    +380567362223
    Дмитрий Александрович
    УкраїнаКиївпр. Лобановского 119
    +380676725783
повернення товару протягом 14 днів за домовленістю

Вихрострумовий дефектоскоп ВД-10А призначений для оперативного контролю поверхневих і підповерхневих дефектів у різних деталях складної конфігурації з титану, сталі, алюмінію, магнію та ін.
Дефектоскоп успішно пройшов випробування у військовій авіації РФ в суворих температурних умовах і рекомендований для контролю деталей авіаційної техніки.

Базовий комплект поставки ВД-10А:

Електронний блок дефектоскопа ВД-10А
Li-Ion акумулятор (вбудований)
Блок живлення / зарядний пристрій ∼220 В 50 Гц / ≡15В 2,5 А
Тримач для перетворювачів з кабелем - 1шт.
Перетворювач параметричний VPS
Перетворювач параметричний VP4A
Зразок для перевірки працездатності - 1шт.
Кабель RS232 для підключення ПК
Захисний чохол з кріпленням на корпусі оператора
Програмне забезпечення для ПК
Комплект документації: Керівництво по експлуатації, Сертифікат калібрування
Кейс для перенесення

Розширений комплект поставки

Базовий комплект +
Перетворювач параметричний VP73А
Перетворювач параметричний VP154А
Перетворювач параметричний VP2Е

Принцип роботи:

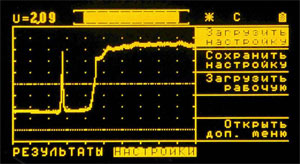

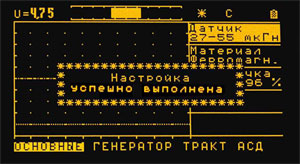

Дефектоскоп відрізняється простий в експлуатації. Автогенераторная схема сама автоматично налаштовує параметри резонансного контуру при установці на бездефектний ділянку контрольованого виробу, забезпечуючи максимальну чутливість до дефектів цілісності матеріалу. При цьому напрямок графіка на екрані при появі дефекту і при збільшенні зазору взаємно протилежно і дозволяє легко ідентифікувати істинний дефект.

Спеціальна функція імітатора дефекту дозволяє перевірити чутливості налаштованого дефектоскопа з допомогою імітації наявності протяжного дефекту у вигляді надрізи глибиною близько 0,5 мм. При цьому глибина реальної протяжної тріщини, сигнал від якої близький до сигналу імітатора, менше, ніж глибина імітує цю тріщину надрізу.


Переміщення перетворювача через дефект або тривале розміщення на дефекті будуть супроводжуватися різними показаннями:амплітуда буде стрімко зменшуватися, а потім повертатися до вихідного стану або зберігатися протягом усього часу перебування перетворювача на дефекті.


Особливості ВД-10А

• Автоматична настройка на контроль різних матеріалів з одним перетворювачем
• Великий морозостійкий електролюмінесцентний дисплей
• Інтуїтивно зрозуміле організація меню і клавіатура
• Статичний і динамічний режими роботи
• Можливість підключення різних перетворювачів
• Запам'ятовування великої кількості налаштувань і результатів контролю
• Спеціальна функція імітатора дефекту дозволяє проводити контроль без налаштування на зразку
• Живлення від Li-Ion акумуляторів
• Вбудований зарядний пристрій

ВД-10А - автогенераторный вихрострумовий дефектоскоп

Найменування

Значення

Робоча частота генератора (визначається індуктивністю підключається перетворювача)

0,8 ... 3 МГц

Допустимий діапазон індуктивності використовуються параметричних перетворювачів

16 - 50 мкГн

Діапазон питомої електричної провідності контрольованих немагнітних матеріалів

0,1 - 60 МСм/м

Режими роботи

статичний, динамічний

Вид графіка на екрані приладу

амплітудна розгортка

Розпізнавання відриву від поверхні перетворювача

є

Мінімальна протяжність виявлення дефектів (без покриття / під покриттям товщиною 0,5 мм)

2 мм / 5 мм

Мінімальна глибина виявляються на плоских ділянках деталей тріщин далеко від краю (при відсутності покриттів / з покриттям товщиною 0,5 мм) в деталях:



- з магнієвих, алюмінієвих і мідних сплавів

200 мкм / 500 мкм

- з жароміцних і титанових сплавів

500 мкм / 1000 мкм

- зі сталей типу 30ХГСНА

200 мкм / 500 мкм

Мінімальне розкриття тріщини

1 мкм

ЭЛД дисплей з регульованою яскравістю

110 х 65 мм; 240 х 128 пікселів

Пам'ять

100 налаштувань, 750 результатів вимірювання

Типи використовуваних перетворювачів

параметричні

Роз'єм для перетворювачів

СР50 (BNC)

Інтерфейс

RS232

Харчування

15VDC, 1.5А

Аккумулятор встроенный Li-Ion

10,8 В / 4000 мА/ч

Время автономной работы

8 часов

Диапазон рабочих температур

-25 до +55 °С

Размер электронного блока (В x Ш x Д)

170 мм x 250 мм x 50 мм

Вес с элементами питания

1,4 кг

Базовый комплект поставки Электронный блок дефектоскопа ВД-10А Li-Ion aккумулятор (встроенный) Блок питания / зарядное устройство ∼220В 50 Гц / ≡15В 2,5А Держатель для преобразователей с кабелем - 1шт. Преобразователь параметрический VPS Преобразователь параметрический VP4A Образец для поверки работоспособности- 1шт. Кабель RS232 для підключення ПК Захисний чохол з кріпленням на корпусі оператора Програмне забезпечення для ПК Комплект документації: Керівництво по експлуатації, Сертифікат калібрування Кейс для перенесення Розширений комплект поставки Базовий комплект Перетворювач параметричний VP73А Перетворювач параметричний VP154А Перетворювач параметричний VP2Е

Інформація для замовлення
