УН-5 пристрій намагнічувальний

Пристрій УН-5 слугує для намагнічування окремих ділянок виробів і деталей із феромагнітних матеріалів, контрольованих магнітопорошковим методом.

Базова комплектація:

• Пристрій намагнічувальний УН-5
• Перемичка міжполюсна
• Вкладка
• Паспорт
• Посібник з експлуатації
• Методичні вказівки
• Методика калібрування
• Футляр

УН-5 забезпечує виразність поверхневих і підповерхневих дефектів — тріщин, волосовин тощо. відповідно до ГОСТ 21105-87.

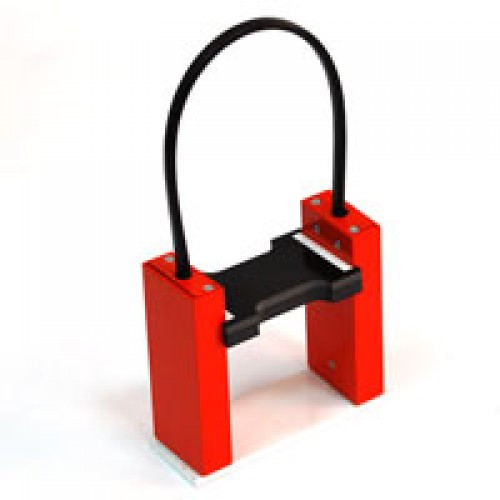

Пристрій виготовлений у формі двох магнітних блоків, з'єднаних між собою гнучким магнітопроводом. Кожен блок являє собою кожух із немагнітного матеріалу з розміщеними в ньому постійними магнітами.
Ділянка виробу, що піддається намагнічуванню за допомогою пристрою УН-5, є магнітопроводом, що замикає полюс магніту. Намагнічувальний пристрій із контрольованим виробом або його ділянкою створюють замкнуту систему магнітного поля. Під час контролю контрольованою зоною є центральна частина ділянки, що розміщена між магнітними полюсами пристрою. Ширина контрольованої ділянки визначається шириною магнітних полюсів пристрою та становить приблизно 60 мм. Довжина контрольованої ділянки залежить від міжполюсної відстані.

Особливості магнітів УН-5:
• забезпечує магнітопорошковий контроль виробів складної форми
• контроль у польових умовах
• забезпечує проведення висотних монтажних робіт
• обстеження апаратури високого тиску внутрішніх поверхонь судин і ємностей, тобто в тих випадках, коли підведення електроенергії ускладнюється або заборонене правилами техніки безпеки
• контроль у польових умовах
• забезпечує виявлення поверхневих і підповерхневих дефектів: волосовин, тріщин різного походження, непроварів зварних сполук, флокенів, заходів, надривів тощо.

УН-5 пристрій намагнічувальний технічні характеристики
