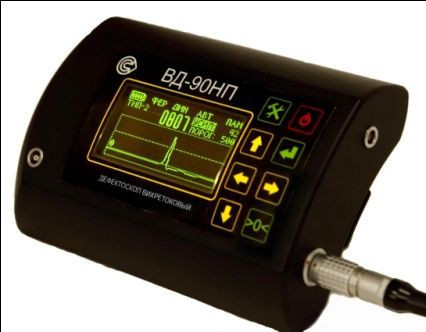

ВД-90НП дефектоскоп вихретоковий
Ціну уточнюйте
- В наявності
Вихоровий дефектоскоп ВД-90НП — призначений для виявлення поверхневих і підповерхневих дефектів у деталях і конструкціях із феромагнітних і немагнітних матеріалів і сплавів.
Базова комплектація ВД-90НП:
• Електронний блок вихретокового дефектоскопа ВД-90НП
• Перетворювач вихретоковий Яа5.125.052 (Тип-2)
• Кабель перетворювача
• Зарядний пристрій з акумуляторами
• Ремінь кріплення на руку
• Зразок зі штучними дефектами (ОІД) Я8.896.104
• Зразок покриття (ОП) Я8.896.035
• Кейс для зберігання й перенесення
• Комплект документації
• CD з базовим програмним забезпеченням (НО)
ВД-90НП — авіаційний комплект — грн (поліпшена схемотехніка, спеціалізоване ПЗ, додатковий перетворювач ТИП 1/Тип 4/ ТИП 5 / ТИП 6, додатковий зразок ІА 8.896.077-02)
Особливості ВД-90НП:
• Компактний прилад пристосований для робіт як у заводських, так і в польових умовах, зокрема у важких кліматичних умовах
• Контроль деталей із шорсткістю поверхні до Rz320
• Виявлення дефектів (тріщин) завглибшки від 0,1 мм
• Можливий кут відхилення перетворювача від нормалі до робочої поверхні до 60o
• Діапазон робочої частоти від 1 кГц до 2 МГц
• Максимальний робочий проміжок: нанесене покриття на феромагнітний матеріал 10 мм/на немагнітний матеріал 3 мм
• Документування результатів контролю
• Температурний діапазон від -30 °C до +50 °C
• IР54
• Ергономічні особливості та мала вага приладу дають змогу носити дефектоскоп на поясі або руці
Сфери застосування
• Магістральні трубопроводи
• У цехових умовах депо та ремонтних заводів РЖД
• Судобудівельні та судноремонтні верфі
• Авіаційна промисловість
|
Матеріал зразка |
Поріг |
||||
|
Під час шорсткості поверхні не більш ніж |
Ra 6,3 |
Rz 40 |
Rz 160 |
Rz 320 |
|
|
Ферромагнітний |
Глибина ІД |
0,1± 0,02 |
0,3± 0,03 |
- |
1,0± 0,1 |
|
Ширина ІД |
0,02...0,04 |
0,03...0,07 |
- |
0,05...0,15 |
|
|
Мимагнітний |
Глибина ІД |
0,1± 0,02 |
0,3± 0,03 |
1± 0,1 |
- |
|
Ширина ІД |
0,02...0,04 |
0,03...0,07 |
0,05...0,15 |
- |
|
|
Швидкість сканування |
0,02-0,1 м/с |
|
Частота збудження перетворювача |
1 кГц-2 МГц |
|
Діапазон роботи фазовертача |
0-360 º |
|
Крок фазовертача |
0,1º |
|
Вбудована пам'ять |
1000 протоколів контролю |
|
Робочий діапазон температур |
-30ºС до +50ºС |
|
Ступінь захисту |
IP54 |
|
Живлення |
4 елементи АА/мережа 220 вольтів 50 Гц |
|
Час встановлення робочого режиму, не більш ніж |
1 хв |
|
Тривалість безперервної роботи від елементів живлення |
16 год |
|
Маса електричного блока, не більш ніж |
0,4 кг |
|
Габаритні розміри електронного блока (ДхШхГ) |
140х72х40 мм |
