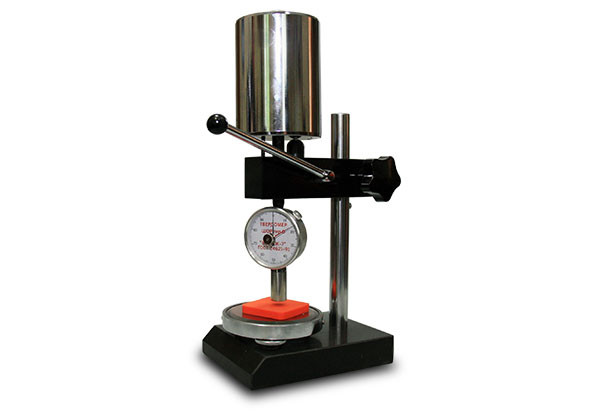

ТВР-DМ механічний штатив із твердомером (дюрометром) ТВР-D
Ціну уточнюйте
- В наявності
ТВР-DМ — стаціонарний твердомір ТВР-D із механічним штативом. Штатив із зафіксованим у ньому твердомером (модифікація ТВР-DМ) є механічним аналогом твердомера радянських часів виробництва «Точприлад»: «Прилад настільний ІТ 5069». З огляду на потребу застосунка навантаження в 5 кг під час кожного вимірювання (а таких вимірювань за ГОСТом має бути не менш ніж 5-ти для обчислення середнього) використання штатива є настійною рекомендацією — навіть тренуваному чоловікові вкрай важко зробити поспіль 5...10 замірів із плавним навантаженням і утриманням без коливань руки з приладом на контрольованому виробі впродовж 2-х...15-ти секунд відповідно до вимог ГОСТ.
Штатив потрібний під час проведення лабораторних випробувань із підвищеними вимогами до точності результатів вимірювань, а також під час проведення серійних (масових) випробувань.
Штатив випробувальний призначений для закріплення в ньому твердомера (дюрометра) через Шору типу D і забезпечує рівномірне механічне навантаження твердомера в процесі вимірювання твердості виробів. Штатив із вантажем-гірей, центрованою з віссю індентора закріпленого твердомера, дає змогу отримати велику точність вимірювання твердості контрольованого виробу.
Механічне навантаження дає змогу створити стабільне притискне зусилля в заданому інтервалі часу згідно зі стандартами (ГОСТ 263-75; ГОСТ 24621-91 (ISO 868-85); ГОСТ Р ИСО 7619-1-2009; DIN53505, ASTM D2240, ISO R868), забезпечує повторюваність результатів, усуваючи помилки вимірювань твердості під час навантаження твердомера вручну.
КомплектністьТВР-DМ:
• Твердомір у паковальному футлярі ТВР-D
• Механічний штатив ТВР-DМ
• Паспорт з методикою Поверки та позначкою про калібрування твердомера під час випуску з виробництва
• Свідоцтво про поверку
• Комплект мір твердості за шкалою Шора (тип D) ОПЦІОНАЛЬНО ПО ЗКАЗУ
|
МОДИФІКАЦІЇ ТВР-А, ТВР-D |
|
|
Діапазон показань за ціною поділки шкали рівною 1 (типи А і D) |
0 … 100 |
|
Робочий діапазон для вимірювання твердості за шкалою Шора тип А (модель ТВР-А) |
10 … 90 HA |
|
Робочий діапазон для вимірювання твердості за шкалою Шора тип D (модель ТВР-D) |
20 … 90 HD |
|
Похибка, не більш ніж (шкали А і D) |
±2 |
|
Діапазон температур, °C: · Робочий діапазон під час експлуатації · Під час транспортування та зберігання |
+21°С…+25 °С -20 °C...+45 °С |
|
Відносна вологість повітря |
30 %…80 % |
|
Товщина контрольованого виробу, не менш ніж: |
6 мм |
|
Мінімальна відстань між: · Співвідними точками вимірювань (відбитками) · Співвідними точками вимірювань для пористих матеріалів · Центром точки вимірювання та краєм поверхні виробу |
6 мм 15 мм 12 мм |
|
Діаметр опорної поверхні твердомера |
16 мм |
|
Мінімально необхідний діаметр підготовленої поверхні для проведення вимірювань |
10 мм |
|
Ресурс індентора — загартованого сталевого стрижня Ø1,25 мм (мінімальна кількість вимірювань) |
100.000 |
|
Виліт індентора від опорної поверхні приладу за нульового показання |
2,5±0,01 мм |
|
Зусилля пружини: · Твердомір тип А · Твердомір тип D |
750 кН 4450 кН |
|
Зусилля/маса навантаження: · Твердомір тип А · Твердомір тип D |
12,5 Н 50 Н |
|
Попереднє та попереднє навантаження · Твердомір тип А · Твердомір тип D |
0,55 N … 8,05 N 0 … 44,5 N |
|
Маса твердомера · У корпусі компакт · У корпусі універсал |
0,13 кг 0,19 кг |
|
Габаритні розміри твердоміра (В*Ш*Г) |
109*60*26 мм |
|
Маса пакувального футляра з твердомером |
0,3 кг |
|
Габаритні розміри пакувального футляра (В*Ш*Г) |
41*150*114 мм |
|
МОДИФІКАЦІЇ ТВР-АМ, ТВР-DМ |
|
|
Товщина/висота контрольованого виробу, не більш ніж: |
60 мм |
|
Діаметр предметного столика для розміщення контрольованого виробу: |
Ø 100 мм |
|
Зусилля/маса навантаження вантажу-гірі: · Штативи для твердомірів ТВР-А · Штативи для твердомірів ТВР-D |
12,5 Н 50 Н |
|
Маса штатива в складі без твердомера: · Штатив для твердомірів ТВР-А · Штатив для твердомерів ТВР-D |
4,5 кг 8,5 кг |
|
Маса вантажу-гірі: · Штатив для твердомірів ТВР-А · Штатив для твердомерів ТВР-D |
1 кг 5 кг |
|
Габаритні розміри (В*Ш*Г): |
220х120х160 |
|
МОДИФІКАЦІЇ ТВР-А, ТВР-D, ТВР-АМ, ТВР-DМ |
|
|
Гарантійний термін експлуатації твердомера (дюрометра) |
1 рік |
|
Ресурс (напрацювання) твердомера, не менш ніж |
7 років |
| Основні | |
|---|---|
| Метод вимірювання | Механічний |
- Ціна: Ціну уточнюйте
