Ультразвуковий дефектоскоп УСД-50 IPS

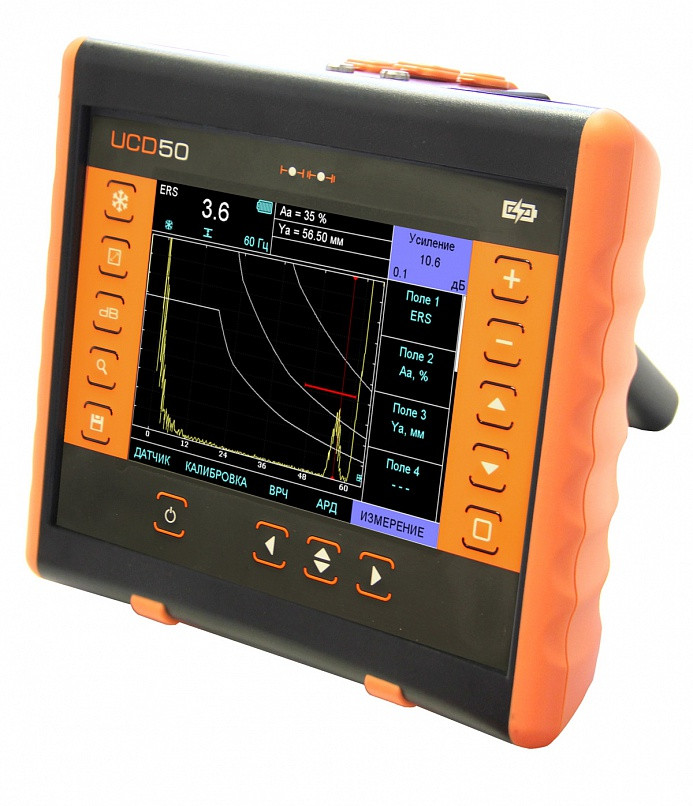

Ультразвуковий дефектоскоп нового покоління УСД-50 IPS у спеціально розробленому удароміцному корпусі з класом захисту IP65 — являє собою симбіоз суперсучасної електронної архітектури та новітніх програмних підходів до обробки сигналів.

Крім традиційних функцій, дефектоскоп має вхід енкодера, що дає змогу під'єднувати різні сканери для побудови B-сканів і TOFD розгортання контрольованої ділянки виробу. Унікальний морозостійкий сучасний екран із кольоровою TFT матрицею 640х480, чудовою швидкодією й широким кутом огляду — це найкращий вибір для проведення робіт у польових умовах на яскравому сонці, а також за негативних температур.

Потужний, легкий і портативний (маса 1,5 кг з акумулятором), в ергономічному ударостійкому та захищеному корпусі з ABS пластику, прилад встановлює новий стандарт для сучасних ультразвукових приладів ручного контролю, що не руйнується. Широкий набір функцій містить: автоматичне калібрування перетворювача, функції ВРЧ, АРК, АРД із прив'язкою за чутливістю, Б-скан, TOFD, режим огинає, велику пам'ять результатів, високошвидкісний інтерфейс із ПК. Ультразвуковий дефектоскоп УСД-50 IPS дає змогу вимірювати товщину виробів із великою точністю й має всі функції з документування результатів ПЗ контролю.

Дефектоскоп поєднує в собі останні досягнення аналогової та цифрової техніки, зручність і простоту користування, ергономічність конструкції та високу надійність.

Розвертка мин.: 0 - 2 мкс
макс.: 0 - 1530 мкс
з кроком 0.01, 0.1, 1, 10 і 100 мкс Затримка від -5 мкс до 2000 мкс
з кроком 0.01, 0.1, 1, 10 і 100 мкс Максимальна довжина контрольованого матеріалу (сталь) до 4500 мм (ехорежим), 9000 мм (теневий режим) Діапазон швидкостей 1000 - 10 000 м/с           з кроком 1, 10 і 100 м/с Затримка у призмі 0 - 100 мкс
з кроком 0.01, 0.1, 1 мкс Демпфірування 25 ом / 50 ом/ 1000 Ом Вхідний імпедананс 50 ом / 600 ом Зондувальний імпульс радіоімпульс, амплітудою 50, 100, 150 або 200 В, з регульованою кількістю періодів (0,5-10),
и  змінюваної частотою радіоімпульсу  Демпфер зондувального імпульсу регульований 0-500нс із затримкою демпфування від 0 до 500нс Частота повторений ЗИ від 20 до 2000 Гц із кроком 10, 100 і 1000 Гц  Підсилювач широкосмуговий: 0.1-20 МГц (-6 дБ) Діапазон регулювання посилення 100 дБ, з кроком 0.1, 0.5, 1, 2, 6 або 10 дБ Додаткова клавіша +dB програмовна  Тимчасове регулювання Чутливості (ВРЧ) діапазон до 90 дБ, 12 дБ/мкс
з побудовим кривої за 32 опорними точками
введеним вручну або від контрольних відбивачів Крива Амплітуда-Відстань (АРК) побудова за 32 точками, регульована за висотою
дві додаткові криві АРК 0-12 дБ від базової  Функція АРД побудова за 32 точками, регульована за висотою
з автоматичною прив'язкою до посилення та двома додатковими кривими  Детектування позитивна або негативна напівхвиля,
повне, радіосигнал (у всьому діапазоні розгортки), B-scan, TOFD  Отсечка компенсована, 0-90% висоти екрана Зони контролю дві незалежні зони, початок і ширина
змінюються в усьому діапазоні розгортки,
рівні порог задаються від 0 до 95%
висоти екрана під час детектування та
от -95% до +95% при радиосигнале с шагом
1%, індивідуальна логіка визначення дефектів.  Автоматична Сигналізація Дефектів (АСД) світлова для кожної зони окремо та звукова  Вимірювання тимчасових інтервалів від 0 до першого сигналу в зоні або між
сигналами в зонах, по фронту, максимально
сигналу або переходом через "0"  Вимірювання амплітуди у відсотках від висоти екрана,
у дБ щодо рівня порога в зоні,
у дБ щодо опорного сигналу,
у дБ щодо кривої амплітуда-відстань (АРК)  Дисплей Кольоровий висококонтрастний, TFT 640 х 480 точок,
(130 х 100 мм). Спеціальна функція для роботи на яскравому сонячному світлі А-сигнал 480 x 300 точок у стандартному режимі
640х480 у повноекранному режимі Пам'ять 200 режимів з А-сигналом
1000 протоколів контролю (сигнал, що огинає, результат вимірювання, параметри роботи приладу, дата, час і назва протоколу) Інтерфейс USB Роз'єми перетворювачів 2 Lemo00 Акумулятор Li-ion 10.8В, 5000 mА/ч Час роботи не менш ніж 10 годин роботи від вбудованого акумулятора Зовнішнє живлення блок живлення 220 В AC Напруга живлення  15 В / 2,5 А  DC  Діапазон робочих температур от -30 C до +55 C Розмір (В x Ш x Д) 200 мм x 225 мм x 80 мм Маса 1,5 кг з акумуляторами



















Одночасне зображення амплітуди сигналу, координат дефекту та номера променя Функції ВРЧ і АРК, призначені для оцінки розмірів дефектів на різній глибині залягання під час УЗ-контролю. Зображення ультразвукових сигналів у недектованому вигляді Б-скан для зручнішої візуалізації процесу ультразвукового контролю Режим огинаючої для надійної фіксації максимуму сигналу, призначений для оцінки форми дефекту під час ультразвукового ультразвуку контроле зварних швів та основного металу.  Збереження і виклик налаштувань із пам'яті приладу Збереження та перегляд результатів ЗП контролю на екрані дефектоскопа Повноекранний режим роботи ПЗ дефектоскопа УСД-50  640х480 точок TOFD режим Підтримка АРД-діаграм  Функція зміна кольору фону та всіх елементів екрана, що дає змогу комфортно контролювати навіть за прямого сонячного світла, що не руйнує
