Встановлення ручного контролю листового прокату УКЛ-32

Ціну уточнюйте

  • В наявності

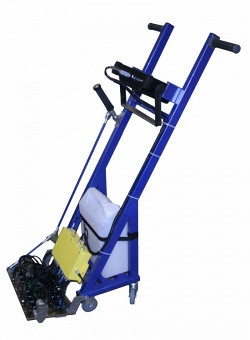

Встановлення ручного контролю листового прокату УКЛ-32
Встановлення ручного контролю листового прокату УКЛ-32В наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Установлення механізованого ультразвукового неруйнованого контролю УКЛ-32 призначене для проведення ультразвукового контролю якості листового прокату різних габаритних розмірів, завтовшки до 400 мм. Контроль проводиться за одностороннім доступом до виробу.
Встановлення контролю складається з ультразвукового багатоканального дефектоскопа УСД-60-8К і механічної частини, на якій встановлений акустичний 16- елементний блок ультразвукових перетворювачів, 32-х канальний комутатор і система подавання акустичної рідини.

Переміщення візка здійснюється на колесах. Для легкого підіймання й опускання акустичного блока на механічній частині встановлений  важіль

 Як комутатор використовується високошвидкісний 32-канальний електронний комутатор для дефектоскопів серії УСД-60.

Для забезпечення прив'язки сигналу до координатної розвертки на акустичному блоці встановлений спеціальний водозахищений енкодер.

Ширина акустичного блока  300 мм Мінімальний крок запису під час сканування  1 мм  Максимальна товщина аркуша  400 мм  Максимальна швидкість сканування  до 30 м/хв (з кроком 6 мм), до 5 м/хв (з кроком запису 1 мм) Продуктивність до 500 м2/год  Обсяг даних сканування, що запам'ятовуються в терміналі 1 Гб  Наявність електронних маркерів стикування дефектограм секторів є Шорсткість поверхні виробу не гірше за Rz80 Еквівалентна площа відбивачів не гірше 0,5 см2  Режим відтворення оперативної інформації А-скан, С-скан  Результати контролю  дефектограма виробу з прив'язкою до координат, протокол контролю   Діапазон робочих температур від +5 °C до +55 °C (без застосування низькотемпературних рідин)  Розмір (В x Ш x Д) 1400 мм x 400 мм x 400 мм Маса 15 кг
  • Режим контролю та режим настроювання з показом С-скана





Режим контроля на экране ультразвуковой установки УКЛ-32



  • Повноекранний перегляд і настроювання всіх параметрів кожного каналу
Полноэкранный простмотр на установке УКЛ-32
  • Незалежне ВРЧ у кожному каналі
Независимое ВРЧ в дефектоскопе УКЛ-32
  • Автоматичне настроювання чутливості й акустичного контакту всіх каналів на реальному  листе
Автоматическая настройка чувствительности дефектоскопа на УКл-32

  • Автоматичне та ручне завдання алгоритму обходу аркуша оператором
Задание алгоритма обхода листа в дефектоскопе УКЛ-32
  • Збереження та перегляд результатів вимірювання за кожним листом
Сохранение и просмотр результатов ультразвукового контроля на УКЛ-32

  • Дисплей: Кольоровий TFT 135 x 100 мм (640 х 480 точок)
  • Робота на прямому сонячному світлі та за негативних температур
  • Окреме налаштування кожного каналу: генератор, приймач,  ВРЧ и пр.
  • Частота повторення ЗІ:до 2000Гц
  • Виведення сигналів у формі А-,  С-скана
  • Можливість автоматичного калібрування на контроль аркуша заданої товщини
  • Автоматичний контроль акустичного контакту
  • Оцінка розмірів дефекту
  • Інтерфейс Ethernet
  • Живлення: Li-ion акумулятор або зовнішній блок живлення
  • до 6-8 годин роботи від акумулятора
