УПНК-6Т Портативний промисловий УЗ дефектоскоп з паралельними каналами

УПНК-6Т Портативний промисловий УЗ дефектоскоп з паралельними каналами

Ціну уточнюйте

  • В наявності
УПНК-6Т Портативний промисловий УЗ дефектоскоп з паралельними каналами
УПНК-6Т Портативний промисловий УЗ дефектоскоп з паралельними каналамиВ наявності
Ціну уточнюйте
+380676725783
  • +380442321387
  • +380567362223
+380676725783
  • +380442321387
  • +380567362223
  • День Години роботи Перерва
    Понеділок 09:00 — 19:00
    Вівторок 09:00 — 19:00
    Середа 09:00 — 19:00
    Четвер 09:00 — 19:00
    Пʼятниця 09:00 — 19:00
    Субота Вихідний
    Неділя Вихідний

    * Час вказаний для регіону: Украина, Київ

  • +380676725783
    +380442321387
    +380567362223
    Дмитрий Александрович
    УкраїнаКиївпр. Лобановского 119
    +380676725783
повернення товару протягом 14 днів за домовленістю
«УПНК-6Т - універсальний многоанальный переносний дефектоскоп/товщиномір з незалежними паралельними каналами, побудованими на високошвидкісний архітектурі.

«УПНК-6Т - це універсальний інструмент, який може стати для Вас першим, досить бюджетним, кроком до модернізації установок на базі морально застарілих дефектоскопів (УДМ – 1М; УДМ – 3; АТЛАНТ – 3; ІД; ІД – 6; ІД – 10; УДТ – 4М; ДУ – 161 – М; ДУК-66ПМ; УД-10УА; НКК – 2; Интротест та ін), так і стати початком для створення нової установки з тим ступенем механізації і автоматизації процесів, якої Ви потребуєте на даний момент.


«УПНК-6Т» відмінно зарекомендував себе в дефектоскопії та товщинометрії труб з діаметром 2 мм і товщиною стінки 0,2 мм. При роботі в динамічному режимі з СОП 2х0,171 і СОП 2х0,250 відхилення від заданих параметрів склало 1 мкм.



Режим товщиномір: СОП 2х0,171 мм в динаміці

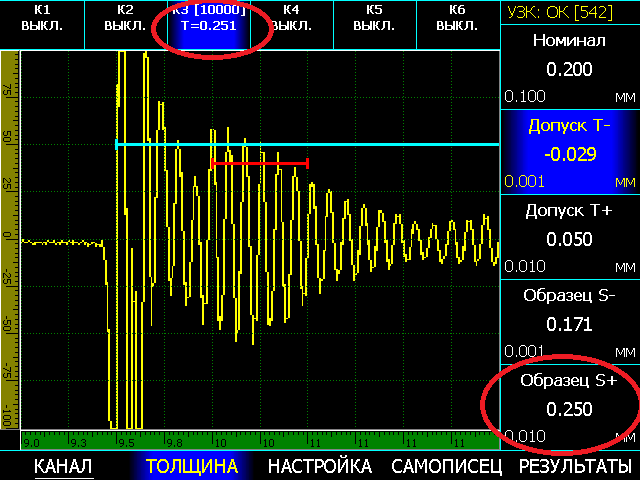

Режим товщиномір: СОП 2х0,250 мм в динаміці




Режим дефектоскоп: СОП 4х0,2 відбиття від внутрішньої ризики




Параметр

Значення

Кількість каналів

6



Розгортка, мкс



мін.: 0 - 2,5
макс.: 0 - 1000



Затримка, мкс

від -4 до мкс 998



Демпфірування, Ом

50 / 1000 (до 25 в суміщеному режимі)



Вхідний опір, Ом



50 / 600



Зондуючий імпульс, нс



прямокутний, амплітудою не менше 200 В, із змінною тривалість від 33 до 500, з кроком 16



Частота повторень ЗВ



від 50Гц до 15 кГц



Підсилювач, МГц





широкосмуговий 0.5-25
діапазонні аналогові і цифрові фільтри





Діапазон регулювання посилення, дБ

100



Тимчасова Регулювання Чутливості (ВРЧ)



діапазон до 90 дБ
з побудовою кривої по 10 опорним точкам



Детектування



позитивна або негативна полуволна,
повне, радіосигнал (у всьому діапазоні розгортки)



Відсічка



компенсована, 0 - 80% висоти екрана



Зони контролю





дві незалежні зони АСД + зона імерсійної синхронізації
Початок і ширина зон змінюються у всьому діапазоні розгортки, рівні порогів задаються від 0 до 95% висоти екрана
при детектуванні і від -95% до 95% при радиосигнале з кроком 1%.
Можливість збільшення числа зон до 8-ми





Вимірювання часових інтервалів





від 0 до першого сигналу в зоні або між сигналами в зонах, за переходу сигналу через
частотний і кореляційний метод





Роздільна здатність, нс

для тимчасового методу - 0,5
для частотного та кореляційного методу - 0,25

Роз'єми перетворювачів

2 СР50 / BNC

Маса, кг

15

Габаритні розміри, мм (д*ш*в)

550 *420 * 310

Інформація для замовлення
  • Ціна: Ціну уточнюйте
