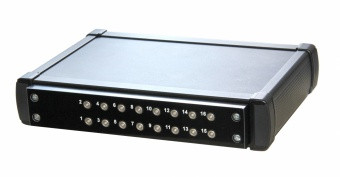

УМД-8 Встановлюваний ПЗ дефектоскоп з комутованими каналами

Дефектоскопи ультразвукові багатоканальні вбудовані УМД-8 призначені для вимірювання координат залягання дефектів і оцінки їхніх параметрів за амплітудою відбитих сигналів під час контролю матеріалів, напівфабрикатів, готових виробів, зварних з'єднань на наявність дефектів типу порушення однорідності, а також для вимірювання товщини матеріалу.

Дефектоскопи можуть застосовуватися в складі  різних автоматизованих систем для контролю виробів основного виробництва та технологічного обладнання в машинобудуванні, металургійній промисловості, на залізничному, авіаційному та інших видах транспорту, енергетиці та інших галузях. Для роботи дефектоскопів потрібна наявність зовнішньої керівної ЕВМ, зі встановленим програмним забезпеченням керування роботою дефектоскопа (ПО керування).

Функціональні можливості ПЗ керування й дефектоскопа визначаються умовами застосування в конкретній системі контролю. Кількість комутованих каналів може бути від 1 до 48 залежно від версії. Керування й передавання даних у реальному часі відбувається за високошвидкісною шиною Ethernet.

У лінійці серійно випущених дефектоскопів на сьогодні представлені 3 моделі:
- УМД-8-xK, де x — число комутованих каналів від 1 до 16. Вбудована базова модель.
- УМД-8.A3 — модель призначена для використання в складі систем контролю, де перетворювачі мають розміщуватися на великому видаленні від вимірювального блока дефектоскопа. У цьому разі виносний блок генератора/підсилювача/комутатора під'єднується до вимірювального блока за допомогою спеціальних кабелів, що входять до комплекту постачання, довжина яких може становити до 200 м, а під'єднання ПЕП виконується якомога більше короткими кабелями, що дає змогу отримати максимальну ефективність їхнього збудження. Кількість каналів, у цьому разі залежить від типу використовуваних виносних блоків.
- УМД-8.19 — промислова модель для встановлення в стандартну 19" стійку.

Кількість каналів контролю от 1 до 48 Діапазон вимірювання тимчасових інтервалів от 1 до 200 мкс Діапазон встановлення посилення 0 - 80 дБ Грани установлення посилення, що допускається (в діапазоні від 2 до 60 дБ) ± 2 дБ Межі сигналу, що допускається абсолютною похибкою вимірювання амплітуди від 1 до 15 дБ ± 1 дБ Межі, що допускаються абсолютної похибки вимірювання тимчасових інтервалів ± 0,05 мкс Розмах імпульсу збудження не менш ніж 100 В Живлення УМД-8-xK: 12V DC/ 2 A
УМД-8-A3: 220V AC, 50 Hz
УМД-8.19: 12-24V DC, 2A Габаритні розміри та маса електронного блока УМД-8-xK: 292 × 195 × 56 мм, 2 кг
УМД-8-A3: 450 × 350 × 180 мм, 15 кг
УМД-8.19: 450 × 350 × 45 мм, 1 кг Температура використання от 5 до 50 °С
