Ультразвуковий низькочастотний дефектоскоп УСД-60Н

Ціну уточнюйте

  • В наявності

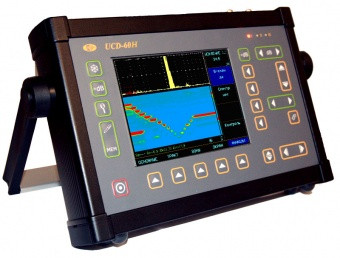

Ультразвуковий низькочастотний дефектоскоп УСД-60Н
Ультразвуковий низькочастотний дефектоскоп УСД-60НВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Універсальний низькочастотний ультразвуковий дефектоскоп із цифровим обробленням сигналу та високошвидкісним інтерфейсом передавання даних. Дефектоскоп має яскравий і добре читаний TFT-екран 640х480. У приладі реалізована функція В-скана та С-скана (опціонально), функція вимірювання спектра сигналу.

Багаті функціональні можливості дефектоскопа дають змогу створювати на базі приладу різні спеціалізовані версії, зокрема багатоканальні прилади з комутатором до 32-х каналів.

У низькочастотному дефектоскопі УСД-60Н також передбачена комплектація імпедансним р/з перетворювачем для контролю композитних матеріалів з однобічним доступом.

Швидкий зв'язок із ПК через Ethernet дає змогу будувати на базі цього дефектоскопа автоматизовані комплекси контролю якості композитних матеріалів, що поєднують безконтактний і контактний ультразвуковий, а також імпедансний методи контролю.

Дефектоскоп поєднує в собі останні досягнення аналогової та цифрової техніки, широку універсальність, багаті функціональні можливості, зручність і простоту користування, високу надійність.

Розвертка мин.: 0 - 16мкс
макс.: 0 - 6000 мкс
з кроком 0,01/0,1/1/10/100 мкс Швидкість  від 100 до 10 000 м/с Затримка від 0 до 5900 мкс
з кроком 0,01/0,1/1/10/100 мкс Затримка у призмі 0 - 1000 мкс
з кроком 0,01/0,1/1 і 10 мкс Зондувальний імпульс радіоімпульс, амплітудою 50 або 200 В,
з регульованою частотою заповнення 20-2500 кГц
і тривалістю  до 32-х періодів  Частота повторений ЗИ 15 або 30 Гц Підсилювач широкосмуговий 0.02-2,5 МГц (-6 дБ)           з регульованими смуговими фільтрами  Діапазон регулювання посилення 90 дБ, з кроком 0.5, 1, 2 або 6 дБ Тимчасове регулювання Чутливості (ВРЧ) діапазон до 60 дБ, 12 дБ/мкс
з побудовим кривої за 32 опорними точками
введеним вручну або від контрольних відбивачів Детектування позитивна або негативна напівхвиля,
повне, радіосигнал (у всьому діапазоні розгортки), B-scan, C-скан, спектр сигналу  Отсечка компенсована, 0-90% висоти екрана Зони контролю дві незалежні зони, початок і ширина
змінюються в усьому діапазоні розгортки,
рівні порог задаються від 0 до 95%
висоти екрана під час детектування та
от -95% до +95% при радиосигнале с шагом
1%, індивідуальна логіка визначення дефектів. Автоматична Сигналізація Дефектів (АСД) світлова для кожної зони окремо та звукова,
індивідуальна логіка визначення дефекту в зоні Вимірювання тимчасових інтервалів від 0 до першого сигналу в зоні або між
сигналами в зонах, по фронту або по максимуму
сигналу Автоматичне регулювання посилення (АРУ)  є Вбудоване програмне забезпечення для контролю циліндричних виробів  є Під'єднання датчика обертів  є Вимірювання амплітуди у відсотках від висоти екрана,
у дБ щодо рівня порога в зоні,
у дБ щодо опорного сигналу,  Дисплей Кольоровий, TFT 640 х 480 точок
130 х 100 мм А-сигнал 480 x 300 точок у стандартному режимі Пам'ять 500 режимів з А-сигналом
5000 протоколів контролю (сигнал, що огинає, результат вимірювання, параметри роботи приладу, дата, час і назва протоколу) Інтерфейс RS232 / Ethernet Роз'єми перетворювачів 2 СР-50  Акумулятор Li-ion 8 А/год Час роботи 6-8 годин від акумуляторів Зовнішнє живлення дефектоскопа  блок живлення 220 В AC Діапазон робочих температур дефектоскопа  от -25 C до +55 C Розмір (В x Ш x Д) 210 мм x 340 мм x 75 мм Маса дефектоскопа  4 кг з акумуляторами


















Одночасне зображення амплітуди сигналу та відстані до нього Зображення сигналів у недектованому режимі Висока потужність завдяки використанню генератора з регульованою кількістю періодів збудження Б-скан для зручнішої візуалізації контролю Вимірювання спектра сигналу виділення кольором сигналів у різних зонах, сітки, меню, показань та інших елементів екрана. Збереження та перегляд параметрів і результатів на екрані приладу Функція ВРЧ за 32 точками з можливістю регулювання положення й посилення в кожній точці Перегляд результатів контролю на приладі






  • Дисплей: Кольоровий TFT 135 x 100 мм (640 х 480 точок)
  • Підсилювач: 0.02 - 2,5 МГц
  • ВРЧ із діапазоном до 60 дБ, 12 дБ/мкс із побудовим кривої за 32 опорними точками
  • Частота повторення ЗІ:40Гц
  • Вимірювання спектра сигналу
  • Зони контролю: дві незалежні, з індивідуальною логікою визначення дефекту
  • Виведення сигналів у формі А-, В-, С-канів
  • Можливість під'єднання датчика обертів або шляху
  • Інтерфейс: Ethernet
  • Живлення: Li-ion акумулятор або зовнішній блок живлення
  • до 7 годин роботи від акумулятора
Інформація для замовлення
  • Ціна: Ціну уточнюйте
