Промисловий ультразвуковий товщиномір УДТ-45

Промисловий ультразвуковий товщиномір УДТ-45

Ціну уточнюйте

  • В наявності
Промисловий ультразвуковий товщиномір УДТ-45
Промисловий ультразвуковий товщиномір УДТ-45В наявності
Ціну уточнюйте

Компанія тимчасово не приймає замовлення

повернення товару протягом 14 днів за домовленістю

УДТ-45 - сучасний цифровий ультразвуковий товщиномір, що дозволяє проводити високоточний і достовірний контроль товщини складнопрофільних і тонкостінних виробів ( у тому числі турбінних лопаток різних модифікацій) у виробничих і лабораторних умовах.

Товщиномір дозволяє контролювати товщину в режимі радіосигналу з переходу через "нуль" і фіксувати виміряне значення натисканням спеціальної педалі, вивільняючи руки оператора.

Система автоматичного документообігу забезпечує: введення таблиці товщин із зазначенням номінальних значень, а також креслярських і технологічних допусків у кожній точці; автоматичне заповнення даної таблиці при натисканні педалі збереження результатів; виділення кольором значень, що виходять за зазначені межі; автоматичне збереження обмірюваних значень за типами виробів і дат контролю, з можливістю інтегрування в загальнозаводську систему якості; друк протоколів контролю по кожному виробу або групи виробів.

Комп'ютерний товщиномір УДТ-45 призначений для виявлення дефектів (порушення суцільності і однорідності матеріалів) в напівфабрикатах, готових виробах і зварних з'єднаннях, для вимірювання глибини і координат їх залягання, вимірювання товщини, вимірювання швидкості поширення й загасання ультразвукових коливань (УЗК) в матеріалі. Реалізовані в приладі функції, такі як, ВРЧ (до 90 дБ), робота з кривими амплітуда-відстань (АРК), дві незалежні зони контролю з індивідуальною логікою, вимірювання амплітуд сигналів у діапазоні до 120 дБ і режим обробки недетектированого радіосигналу, дозволяють реалізовувати будь-які сучасні методики контролю. Прилад простий і зручний в експлуатації, має можливість вбудовування в автоматизовані системи контролю, атестований в Держстандарті Росії (сертифікат UA.C.27.003.A № 16022/1), зареєстрований в Державному реєстрі засобів вимірювань під №17498-03 і допущений до застосування в Російській Федерації.



Особливості ультразвукового товщиноміра УДТ-45

  • розгортка від 1 до 5 мкс;
  • Вимірювання товщин від 0,35 - 0,4 мм
  • широкосмуговий підсилювач 0.5-15 МГц, фільтри на 1.25, 2.5, 5 і 10 МГц;
  • регулювання посилення 90 дБ;
  • імпульс збудження прямокутний 200В, з регульованою тривалістю;
  • частота повторення ЗИ до 800 Гц;
  • відображення сигналів в реальному недетектированном вигляді;
  • дві зони контролю;
  • вимірювання товщини за піку або по фронту;
  • точність індикації товщини: 0.01;
  • інтерфейс: RS232;
  • харчування: 220В АС.



Технічні характеристики товщиноміра УДТ-45



Загальні характеристики
Розгортка мін.: 0-1 мкс макс: 0-5 мкс
Діапазон швидкостей 1000 - 9999 м/с
Затримка від -0,5 до мкс 992 мкс
Демпфірування 25 ом / 50ом / 1000 ом
Вхідний опір 50 ом / 600 ом
Зондуючий імпульс прямокутний, амплітудою 200 В, із змінною тривалість від 50 до 500 нс, з кроком 25 нс
Частота повторень ЗВ 40 Гц
Підсилювач широкосмуговий 0.5-15 МГц (-6 дБ) фільтри на 1.25,1.8, 2.5, 5 і 10 МГц
Узгодження з ПЕП сторонніх виробників 7 вбудованих контурів з номіналами: 0,66; 1,0; 2,2; 3,3; 4,7; 6,8 і 15мкГн
Діапазон регулювання посилення 90 дБ
Детектування радіосигнал
Зони контролю дві зони контролю
Автоматична Сигналізація Шлюбу (АСБ) колірне виділення показань товщини при виході виміряного значення за заданий діапазон
Інтерфейс RS232
Дисплей TFT монітор 17"
Діапазон робочих температур від +10 до 50°С
Розміри / Вага з елементами живлення 600 мм х 500 мм х 600 мм / 15 кг

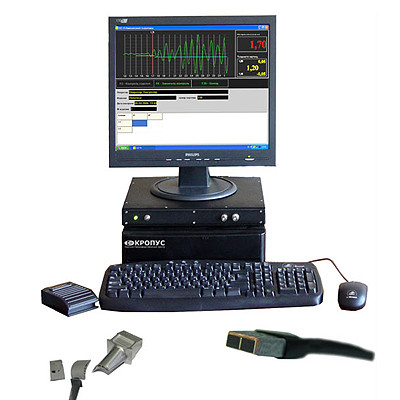

Комплект поставки товщиноміра УДТ-45:

електронний блок товщиноміра, спеціалізований ПК з TFT монітором, програмне забезпечення, принтер, ножна педаль для керування збереженням результатів, 2 спеціалізованих перетворювача П112-10-ММ з контактної повехностью 2х7мм, паспорт.
