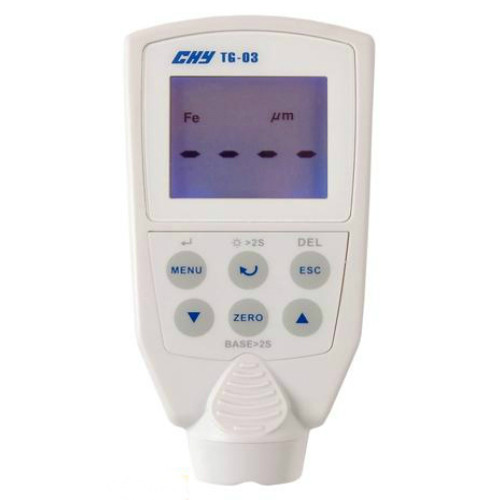

Товщиномір CHY TG-03

Високоточний товщиномір фарби CHY TG-03 — остання версія приладу для перевірки лакофарбового покриття відомої компанії «CHY Firemate», яка є виробником товщиномірів типу «пістолет», одних із найпоширеніших в Україні та масово країн, які зустрічаються на авторинках, під час перевірки автомобілів.

Ця модель вигідно відрізняється від своїх попередників високою точністю, дуже компактними розмірами, зручністю і стійкістю в роботі. Нова конструкція приладу дає змогу максимально зручно вимірювати на опуклих деталях кузова, а також у важкодоступних місцях. Так само, як і модель CHY113 товщиномір CHY TG-03, працює на магнітних основах і застосовується для перевірки товщини лакофарбового покриття залізних і оцинкованих кузов і деталей машин. Ця модель працює у двох одиницях вимірювання um/mils, тому кожен користувач зможе використовувати його з максимальною зручністю й комфортом.

 Основні особливості

Комфорт під час роботи

Взявши товщиномір у руку, потрібно просто приставити його до автомобіля (деталі автомобіля). Водночас спрацює функція автоматичного вмикання і товщиномір самостійно зробить вимірювання товщини лакофарбового покриття з еталонною точністю.

Еталонна точність

Під час використання цієї моделі легко розрізнити навіть найнесуттєвіші відхилення в товщинах покриттів. Мінімальна одиниця вимірювання товщиномеру моделі CHY TG-03 — 1 мікрона (0,001мм), тому виконання завдання з виявлення другого шару фарби або шпаклівки стає дуже простим, навіть за дорогих ремонтів і ремонтів «під товщиномір». Завдяки мінімальним похибкам може застосовуватися не тільки під час перевірки автомобілів, а й у виробничих процесах.

Просте налаштування

У цій моделі заводська (базова) калібрування має похибку в межах 3%, тому настроювання цієї моделі товщиноміра не є необхідним перед витвором вимірювання покриття.  Детальне калібрування потрібне для того, щоб ще більше знизити похибку та зробити вироблений замір практично абсолютно точним. Цей товщиномір працює дуже стійко та в ньому практично унеможливлені випадки розкалібрування (збій).

Великий інформативний дисплей

В цієї моделі товщиною є все необхідне для комфортного використання та зручності користувача. Великі цифри на дисплеї, до яких не потрібно приглядатися, можливість перевороту зображення, вбудована підсвітка дисплея (може бути активована або вимкнена безпосередньо користувачем) роблять товщиномір надійним помічником у разі будь-яких перевірок.

Пам'ять

Ця функція може бути активна або вимкнена користувачем самостійно. Під час увімкнення товщиномір може зберігати в пам'яті 255 вимірювань.

Автовимкнення приладу: для зручності використання, а також для збільшення терміну експлуатації елементів живлення товщиномір вимикається після 30 секунд бездіяльності. Термін експлуатації елементів живлення (батарейок) становить 16 годин безперервної роботи, що реально становить місяці та роки постійної роботи.

Компактні розміри

Цей товщиномір є одним із найбільш компактних приладів для вимірювання товщини лакофарбового покриття. Розмір його 105*55*27 мм, що робить його практично непомітним і дуже зручним під час дальніх поїздок. До комплектації входить зручний чохол для зберігання й носіння, який дасть змогу зберегти товщиномір у чудовому стані та продовжити період експлуатації приладу.

Принцип роботи товщиноміра CHY TG-03

Вимірювальний датчик товщиноміру працює за принципом магнітної індукції й може бути застосований для перевірки товщини лакофарбового покриття на магнітних основах, а під час перевірки машин також цей прилад може бути застосований на оцинкованих кузовах. Як і попередні версії товщиномірів CHY113 і CHY115, цей прилад працює у двох одиницях вимірювання um/mils, які користувач самостійно може перемикати за власним бажанням.  Але, на відміну від своїх попередників, цей товщиномір точний на всьому діапазоні вироблених вимірювань, а це від 0 до 2000 мікронів.

Калібрування товщиною процесора CHY TG-03

Прилад постачається в комплекті з калібрувальними пластинами та детальною інструкцією, у якій зазначено всю необхідну інформацію з експлуатації товщиноміра, а також за його калібруванням. Треба зазначити, що ця модель має спочатку високу точність і є професійним вимірювальним пристроєм, для детального настроювання якого необхідно здійснювати калібрування товщиноміра. Настроювання приладу не є складним технологічним процесом і може бути вироблене безпосередньо користувачем у домашніх умовах за допомогою калібрувального комплекту. Ця процедура займає не більш ніж одну хвилину часу та детально описана в інструкції з експлуатації товщиноміра.

Базове калібрування

Під час виходу з виробничого конвеєра товщиномір настроюється заводом-виробником. Прилад товщиномір моделі CHY TG-03 є останньою розробкою фірми CHY і має дуже точне заводське калібрування, точніше, ніж детальне настроювання попередніх моделей товщиномірів.

Відновлення заводського калібрування відбувається за натискання клавіші «ZERO» понад 4 секунди. Після цього можна використовувати товщиномір для перевірки машин і не сумніватися в точності його показників.

Детальне калібрування товщиною

Вона необхідна для того, щоб мінімізувати похибку приладу.  За увімкненого товщиниометра, натиснувши кнопку «MENU», прилад входить у перший пункт меню — калібрування, водночас у правому верхньому кутку екрана починає кліпати символ «СAL». Далі потрібно повторно натиснути кнопку «MENU», щоб підтвердити вибір. - у правому верхньому кутку відійдуть позначення «Lo» (нижнє значення калібрування) — це 0 (ноль). Необхідно підтвердити це значення знову натиснувши кнопку «MENU», потім з'явиться напис «push» на дисплеї. Прикладіть залізну калібрувальну шайбу, яка йде в комплекті з товщиноміром, попередньо знявши з неї захисну плівку. Після цього потрібно задати верхнє значення калібрування, для цього виставляємо кнопками вгору/вниз значення, вказана на еталонній пластиковій пластині (в комплекті з товщиноміром CHY TG-03 інет пластина номіналом 1006 мікронів) і підтверджуючи значення кнопкою «MENU». Після появи напису «push» на дисплеї додаємо металеву пластину, зверху якої міститься пластина 1006 мікронів до вимірювального зонда. Ця модель може бути також відкалібрована будь-якою іншою еталонною пластиною відомого номіналу.

Насправді все дуже просто: За ввімкненого товщини, необхідно три рази натиснути кнопку «MEHU», потім прикласти залізну пластину без покриття. Знову натиснути кнопку «MENU» і додаємо металеву пластину через еталонну пластикову пластинку.

Товщиномір CHY TG-03, на відміну від попередніх версій, не вимагає частих налаштувань і калібрувань, оскільки працює дуже стійко та не дає збоїв.

Прилад товщиномір CHY TG-03 є абсолютним аналогом товщиноміру CHY TG-05 і вирізняється тільки тим, що не здійснює вимірювання на немагнітній металевій основі.

Технічні характеристики товщиноміра:

• Визначені типи матеріалів: чорні метали й оцинковані кузова автомобілі;
• Діапазон вимірювань: 0 до 80 mils (0-2000 μм);
• Крок вимірювання: 0.1 mils/1μм;
• Допустима похибка: +- 3%;
• Час відгуку: 1 секунда;
• Температура використання: від -20 до +60 градусів за Цельсієм;
• Автоматичне вимкнення: 30 секунд;
• Живлення: батареї 2*1,5V «ААА» (мініпальчик);
• Споживання енергії в режимі stand by: < 6 μА;
• Термін дії батарейки: 16 годин безперервної роботи;
• Індикатор низького рівня заряду батареї: з'являється, коли заряд падає нижче гранично допустимого рівня;
• Розміри: 105х55х27 мм;
• Вага: 80 г (з батарейкою).

Комплект постачання:

1. Товщиномір моделі CHY TG-03.
2. Індивідуальний чохол для носіння та зберігання з пластиковим кріпленням.
3. Калібрувальний комплект складається з двох пластин: залізної та пластикової еталонної пластини.
4. Батарейки типу «ААА» — 2 штуки (мініпальчик).
5. Інструкція з експлуатації.
6. Індивідуальне паковання.
