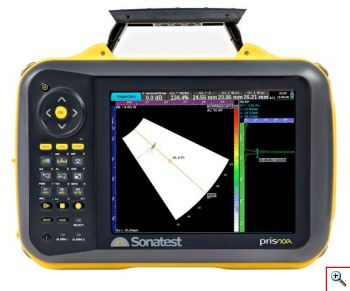

Ультразвуковий дефектоскоп Prisma

Ціну уточнюйте

  • В наявності
Ультразвуковий дефектоскоп Prisma
Ультразвуковий дефектоскоп PrismaВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Ультразвуковий дефектоскоп Prisma  -   новітня  розробка  компанії  Sonatest, яка  істотно  змінює  уявлення  про можливості  ультразвукових  дефектоскопів.  Цей прилад  -  чудове  засіб для вирішення стандартних завдань ультразвукового контролю, який  може додатково обладнане функціями  TOFD  і використання  перетворювачів  на  фазованих решітках. Ці функції можуть бути активовані без повернення  ПЗ  дефектоскопа на завод виробника.

Завдяки кращому у світі кольоровому дисплею Prisma забезпечує чудові можливості відбиття результатів контролю. Наприклад, у режимі Full screen 100% екрана зайнято чітким і якісним зображенням розгортки сигналу.

Ультразвуковий дефектоскоп Prisma представлений такими моделями:

- Prisma UT — ультразвуковий дефектоскоп для роботи зі стандартними перетворювачами,

- Prisma UT+FA — додаткова можливість — використання перетворювачів на фазованих решітках

- Prisma UT+TOFD -  додаткова можливість — використання технології ультразвукового контролю TOFD

- Prisma UT+FA+TOFD -  маскувальна комплектація, 3 методи в одному приладі.

Модель Prisma UT — чудовий інструмент для вирішення стандартних завдань ультразвукового контролю.

Основні характеристики:
Найбільший з високою роздільною здатністю дисплейз антивідблисковою властивістю.
Розширені можливості індикації дають змогу оператору працювати з A-, B- и С-сканами.
Повноекранний режим використовує 100% площі дисплея під час сканування, причому оператор може використовувати будь-яку з 29 кольорових схем на вибір.
Роздільна здатність під час відтворення А-скану - до 8192 точек!
Prisma може бути модернізована - у будь-який час і в будь-якому місці.


Тож якщо для наступного проєкту попотрібні техніки контролю TOFD або ФРпросто зверніться до нас без потреби повернення приладу на завод.

Модель Prisma UT+PA ультразвуковий дефектоскоп для контролю за допомогою Фазованих решіток.

Додатково: Чудова можливість від ручного контролю 16:16 до 16:64 з 2D-кодуванням, що перетворює ультразвуковий дефектоскоп на дуже ефективний засіб контролю.

Функція 3D ScanPlan дає змогу отримати зображення зони контролю під перетворювачем тривимірного представлення, що неабияк спрощує налаштування змінних параметрів для контролю й протоколування результатів.

Технічні дані:

  Модель UT   UT+FA
Генератор
 Конфігурація  2 ПЗ каналу  16:16 або 16:64
 Методи контролю  Ехо-імпульсний, наскрізне озвучування і TOFD  Ехо-імпульсний, наскрізне озвучування
 Роз'єм на приладі   LEMO 1 або BNC  I-PEX
 Регулювання напруги генератора  -100...-450В (крок по 10 В)  -25...-75В (крок по 5 В)
 ЧСИ  3 Гц...5 кГц   3 Гц...5 кГц
 Форма імпульсу  прямогольна   прямогольна
Тривалість імпульсу  15 нс...2000 нс (2,5 нс дискретність), регульована   15 нс...2000 нс (2,5 нс дискретність), регульована

 Приймач
 Діапазон регулювання посилення, дБ  -40...80  0...80
 Діапазон робочих частот 200 кГц...22 МГц  200 кГц...14МГц
 Образ сигналу  детектована +/- напівхвиля, повна хвиля, недетектований радіосигнал  детектована +/- напівхвиля, повна хвиля, недетектований радіосигнал
 Обробка сигналу  цифрові фільтри, усереднення, згладжування, контур  цифрові фільтри, згладжування

 Реєстрація даних
 Архітектура  2 ПЗ каналу  16 ПЗ каналів
 Вимірювання амплітуди  0...100% або 0...150% висоти екрана  0...100% або 0...150% висоти екрана
 Розмір файлу  до 3Гб  до 3Гб
 Кількість фокусних законів  -  128

 Розвертка
 Розвертки, що містяться,  А-скан и TOFD   S-скан или L-скан
 Кількість розверток на екрані  до 4-х  1 (з 4 А-сканами)
 Зображення  А-, В-, С-скан плюс TOFD   A, S, L, B, C-скан, вид зверху та знизу
 Колірні схеми  до 10  до 10
 Фон  12  17

АРК і ВРЧ
 Кількість точок АРК  16  16
 АРК  1 крива з 3 sub-АРК (на кожен фокусний закон)  1 крива з 3 sub-АРК (на кожен фокусний закон)
 Кількість точок ВРЧ  16  16
 Діапазон посилення  60 дБ  40 дБ

 Строби
 А-скан  4 страби на А-скан  4 страби на А-скан
 Оцінка сигналу  по фронту та піку  по фронту та піку
 АСД  світлодіодна лампа  світлодіодна лампа
 Вимірювання під час зображення  по піку і по фронту (FSH, dB, D, PL, SD)   по піку і по фронту (FSH, dB, D, PL, SD)

 Інтерфейс і протоколування
 Служба HELP  опис праметрів і пропонування рішень щодо оптимізації
 Служба Майстер налаштування  конфігурування, скошність звуку, нуль, затримка, чутливість, НРЧ, АРК, АРД, кодувальник, активні елементи
 Мова меню  6, вмик. російська
 Протоколи  PDF — файл (розвертка, настроювання, вимірювання та ін.), скриншоти PNG, лого

 Роз'єми
 Кодирівник  1 або 2 осьовий
 Цифровий сигнал/вхід  2 смужки. (5В TTL)
 Цифровий сигнал/вихід  2 смужки. (5В TTL)
 Ааналоговий сигнал  2 смужки. (0-2В)
 Потужність   5 В, 350 мА

 Фізичні параметри
 Розміри (ВхШхГ), мм  205х300х90
 Маса, кг  3,5 кг
Дисплей  кольоровий TFT, діагональ 9 дюймів, 800х600 точок, 65535 кольорів
 USB-порт  3
 Ethernet роз'єм  100 Мб/с

 Живлення  Li-Ion акумуляторна батарея, заряджання поза і в приладі, до 7 год безперервної роботи
 Клас захисту  IP 66
 Робоча температура  -10...45°С (-25...60°С)



Комплект Prisma: дефектоскоп (модель на вибір), карта пам'яті (8 Гб), контактна паста, ремінь, комплект акумуляторних батарей, зарядний пристрій, мережевий пристрій, кейс, інструкція.
