Ультразвуковий дефектоскоп MasterScan 700M

Ціну уточнюйте

  • В наявності

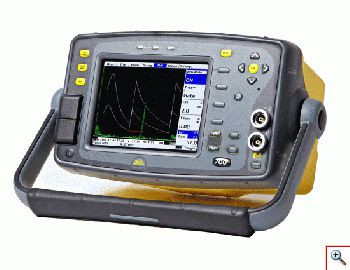

Ультразвуковий дефектоскоп MasterScan 700M
Ультразвуковий дефектоскоп MasterScan 700MВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Ультразвуковий дефектоскоп MasterScan 700M має унікальні функціональні особливості, які роблять цей ультразвуковий дефектоскоп незамінним засобом контролю в таких галузях, як металургія (контроль відливок і поковок), машинобудування, енергетика та ін.

Добротна конструкція (клас захисту IP67) і сучасний дизайн ультразвукового дефектоскопа Masterscan дає змогу експлуатувати його під час контролю в найскладніших цехлових умовах.

Вбудовані (стандарт) функції АРК, компенсації зміни температури та обліку кривини поверхні.

Ультразвуковий дефектоскоп MasterScan 700M - найнадійніша та найпродавніша у світі модель ультразвукового дефектоскопа.

За допомогою унікального програмного забезпечення результати контролю можуть бути передані для протоколування на ПК, включно з налаштуваннями, А-скани. Результати вимірювання товщини можуть бути показані безпосередньо в таблиці Excel, з можливістю створення В- і С-сканів, а також 3-вимірних моделей.

Гарантійний термін експлуатації — 2 роки

Особливості ультразвукового дефектоскопа:

  Чудова роздільна здатність у підповерхній зоні, велика глибина проникнення та чудове співвідношення сигнал/шум;
 Потужний генератор 450 В для контролю матеріалів із високим загасанням;
 Мінімальний діапазон контролю 0,1 мм, максимальний — 20 метрів;
 Програмовний генератор із функцією ActiveEdgeTM регулювання фронтів імпульсу;
 Тригер інтерфейсу для старту розгортки від поверхні об'єкта під час імерсійного контролу;
 Частота проходження імпульсів до 5000 Гц для високошвидкісного сканування.
 Високій роздільній здатності в підповерхній зоні,

Ультразвукові дефектоскопи  можуть використовуватися для контролю тонкостінних матеріалів, турбінних лопаток, точкового зварювання, об'єктів в енергетиці (зокрема з еМАП-перетворювачами), великогабаритних кольок і відливок

Ультразвуковий дефектоскоп Masterscan 700M

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Діапазон розгортання
від 0÷1 мм до 0÷20000 мм по сталі. Вибір у меню або плавне регулювання з кроком 1 мм. Діапазон у мксі: 1÷5000
Встановлення швидкості
Діапазон: 256÷16000 м/с із грубим і плавним регулюванням
Нуль перетворювача
0÷999 мкс із плавним регулюванням
Затримка розгортки
Калібрована 0÷20000 мм із кроком 0,05 мм (діапазон по сталі)
Посилення
0÷ 110 дБ. Регулювання з кроком 0.1, 0.5, 1, 2, 6, 14, 20 дБ. Клавіша прямого доступу до регулювання посилення
Генератор
Прямокутні імпульси з амплітудою 100-450 В. Тривалість імпульсу від пікового до 2500 нс. За амплітуди 200 В тривалість переднього та заднього фронту менш ніж 5 нс (навантаження 50 Ом). Тривалість фронтів регулюється в межах 2% від номінальної ширини імпульсу, мінімум 1 нс, максимум 40 нс

Демпфірування
На вибір 50 і 400 Ом
Частота проходження імпульсів
На вибір 5÷5000 Гц із кроком 5 Гц
Діапазон робочих частот
7 вузьких смуг з центрами в 0,3, 0.5, 1, 2.25, 5, 10, 15 МГц, широка смуга 2÷22 МГц (-6 дБ)
На замовлення інші смугові фільтри

Лінійність системи
По вертикалі = 1% від висоти дисплея, по горизонталі = 0,4% від ширини дисплея. Точність підсилювача 0,1 дБ
Отсечка
80% линейная. Світлодіодний індикатор увімкнення
Одиниці вимірювань
мм, дюйми, мікроскунди
Дисплей
Тип: кольоровий світловідбивний TFT з регульованою яскравістю. 9 різних колірних схем. Регулювання яскравості.
Розмір: 103 х 77 мм, 320 х 240 піксель.
Частота оновлення: 60 Гц.
Різновид зображення сигналу: детектована +/- півхвиля, повна хвиля, недетектований радіосигнал

Строби
Два повністю незалежні. Старт і ширина регулюються на всю ширину діапазону контролю.
Регулювання рівня: 0÷100%
- Електронна лупа: Встановлення діапазону розгортки рівним шириною 1 страба
- Затримка логіки: Установлення 0,6 сек затримки спрацьовування сигналізації 2 страби у разі втрати донного ехосигналу
Режими вимірювань
- Сигнальний монітор;
- Глибина й амплітуда в стробі;
- Відстань між двома ехосигналами  в одному стробі;
- Відстань між двома ехосигналами в різних стробах;
- Похилий: відстань по поверхні, глибина відбивача та відстань за променем. Врахування стріли перетворювача.
Показ багаторазових відбиттях променя;
- Відтворення мінімальної товщини під час сканування
Пам'ять
— 200000 зображень A-scan;

- 440000 значень вимірювань товщини в матричному форматі
Мова
Русифіковане меню
Годинник
Індикація дати та часу

Фізичні характеристики
Габарити: 255 х 145 х 145 мм
Вага: 2,5 кг із Li-іонною батареєю.
Час автономної роботи: 18 год.
Час заряджання: 3-4 години.
Температура;
- Робоча: -10°...+55°С
- Максимальна: -20°...+70°С
- Зберігання: -40°...+75 °C
АРУ
Автоматичне регулювання посилення за товщиниметрії.
АРК
Побудова кривих DAC за 10 точками.
Виведення кривих DAC-2 дБ, -6 дБ, -10 дБ, -12 дБ, -14 дБ.
ВРЧ (опція)
Динамічний діапазон 40 дБ. Понад 30 дБ/мкс. Побудова за 10 точками
ВЕА (опція)
Атенюатор донного ехосигналу 0 ÷ 40 дБ.
CSC
Автоматичний облік кривини поверхні у разі контролю похилим перетворювачем
AWS (опція)
Розрахунок розміру дефекту згідно з AWS D 1.1.
АРД (опція)
Автоматичний розрахунок і побудова АРД-діаграми
API (опція)
Розрахунок розмірів дефектів згідно з API 5UE
Т° компенсація
Компенсація зміни температури перетворювача
Auto-Cal
Автокалібрування за двома ехосигналами
Порівняння A-scan
Відтворення A-scan поверх сигналу з пам'яті іншим кольором
редактор тексту
Слугує для введення коментарів до вимірів
Заморозка
Усього зображення A-scan або піків ехосигналів
Згладжування
Зображення форми сигналів як на аналоговому дефектоскопі
