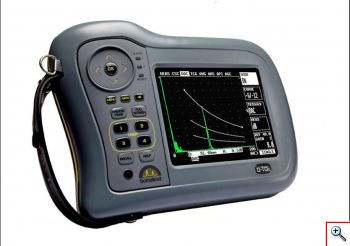

Ультразвукові дефектоскопи SiteScan D

Ультразвукові дефектоскопи SiteScan D у зручному та компактному (238 x 172 x 70 мм і 1.7 кг) виготовленні  доповнюють сімейство ультразвукових дефектоскопів Sonatest Sitescan.

Ультразвуковий дефектоскоп Sonatest SiteScan D забезпечує високу продуктивність контролю. Загальнопризначена зручність в експлуатації попереднього покоління дефектоскопів серії SiteScan доповнене колесом прокручування меню, що забезпечує швидкий доступ до часто використовуваних функцій. Структура меню дає змогу швидко виконувати завдання контролю.

Ультразвуковий дефектоскоп моделі SiteScan D-10 обладнаний широкосмуговим підсилювачем, сумісним із широким асортиментом перетворювачів, а модельSiteScan D-20 має кілька вузькосмугових підсилювачів, що підвищують продуктивність контролю. Аналоговий характер високоякісного широкосмугового підсилювача забезпечує деталізацію, необхідну для виявлення дефектів у формі отворів і тріщин і має роздільну здатність достатня для ідентифікації слабких сигналів.

Кожна модель ультразвукового дефектоскопа постачається з функцією АРК у базовій комплектації.

АРК
Крива дистанційної амплітудної корекції будується за 10 точками на екрані. Криві АРК відповідають стандартам EN 1714, JIS і ASME, відбиття порівняльних кривих АРК — 2, -6, -10, -12 і -14 дБ.

Типовими областями використання ультразвукового дефектоскопа SiteScan D  є контроль зварних швів, виявлення корозії, контроль малогабаритних відливок, поковок і пошук розшарувань матеріалу.

Основні характеристики:

◊ Компактність, ергономічність дизайну, міцність

◊ Акумуляторна батарея розрахована на безперервне використання на термін от 12 до 18 ч

◊ Пам'ять вбудована на 100000 зчитувань товщини, вмик. В-скан (опція)

◊ Функції (АРК, АРД, AWS, B-скан, строб 2) пропоновані як опції дають змогу максимально наблизити ультразвуковий дефектоскоп до вирішення завдань контролю.

Технічні характеристики моделей ультразвукових дефектоскопів SiteScan D-10 і D-20
Діапазон розгортання
5-5 000 мм по сталі.
Плавне регулювання з кроком 10 мм або 1 мм.
Встановлення швидкості
1 000-9 999 м/с.
Нуль перетворювача
0-999.999 мкс.
Затримка розгортання
Калібрована 0-5 000 мм із кроком 0,05 мм (діапазон по сталі)
Посилення
0-110 дБ. Регулювання з кроком 0.5, 1, 2, 6, 10, 14 і 20 дБ
Режими роботи
Поєднаний і роздільний
Строби
Старт і ширина регулюються на всю ширину діапазону, амплітуда регулюється від 0 до 100% висоти екрана з кроком 0,5%. Позитивна логіка роботи порогів зі звуковою та світлодіодною сигналізацією.

Режими вимірювань
 - За глибиною
Глибина й амплітуда першого сигналу в стробі
 - За відстанню між ехосигналами
Відстань між двома ехосигналами в одному стробі
 - Похилий
Відстань поверхнею, глибина відбивача та відстань за променем. Врахування стріли перетворювача. Показ багаторазових відбиття променів
 - T-Min
Відтворення мінімальної товщини під час сканування

Напруга генератора імпульсів
Вузький імпульс — пікова амплітуда 200 В, Час наростання/спада <10 нс, 50 Ом. Фіксована ширина імпульсу 20 нс

Частота проходження імпульсів
На вибір 35-500 Гц із кроком 5 Гц

Частота оновлення екрана
60 Гц (у режимі NTSC); 50 Гц (у режимі PAL)

Різновид зображення сигналу
Повна хвиля, позитивна, негативна хвиля, радіосигнал

Діапазон робочих частот
Широка смуга 1,0-15 МГц (-3 дБ)

Лінійність за вертикаллю
1% від повної висоти екрана

Лінійність підсилювача
±0,1 дБ

Лінійність за горизонталлю
0,33% від повної висоти екрана

Отсечка
Лінійна 50%, зі світлодіодним індикатором увімкнення

Одиниці вимірювань
мм, дюйми, мікросекунди

Пам'ять зображень А-скана
5 000 хвильових форм

Стандартний комплект постачання моделі Sitescan серії D

• Електронний блок SiteScan D10+ або SiteScan D20+
• Акумуляторна батарея, зарядний пристрій, мережевий шнур
• Посібник з експлуатації
• Сумка для перенесення
• Програма SDMS Lite та кабель USB
• Захисна кришка дисплея
• Місткість із контактним мастилом
