Ультразвуковий дефектоскоп SONATEST VEO

Ціну уточнюйте

  • В наявності

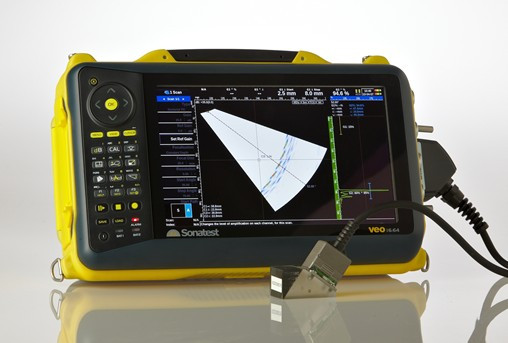

Ультразвуковий дефектоскоп SONATEST VEO
Ультразвуковий дефектоскоп SONATEST VEO В наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Світовий лідер у галузі розробки та виробництва приладів для ультразвукового контролю компанія Sonatest представляє нову модель Veo ультразвукового дефектоскопа на фазованих решітках, яка має безліч інноваційних технічних рішень.На зміну найпопулярнішій моделі ультразвукового дефектоскопа на фазованих решітках Harfang Х-32 прийшов новий унікальний продукт — ультразвуковий дефектоскоп на фазованих решітках Sonatest VEO.

 Основні характеристики дефектоскопа на фазованих решітках Veo:

  • простота керування, зручність під час експлуатації та перенесення,
  • міцний корпус,
  • унікелеве представлення 3D ScanPlan дає безпосереднє візуальне затвердіння правильності налаштувань навіть у разі розв'язання складних завдань
  • робота оператора супроводжується підказками під час настроювання параметрів контролю
  • функції настроювання швидкості звуку, лінії затримки, ВРЧ, АРК, TOFD і калібрування
  • колесо прокручування меню, що забезпечує швидкий доступ до часто використовуваних функцій
  • роз'єм приєднання перетворювача, розташований збоку дефектоскопа, неабияк розширює можливості огляду індикатора приладу.







  Потужна  платформа Veo виводить на якісно новий рівень роботи, особливо з огляду на портативність дефектоскопа. Зображення зони контролю під перетворювачем у двовимірному та тривимірному представлення спрощує налаштування змінних параметрів для контролю й протоколування результатів.

До 1024 фокусних законів із кутовою роздільною здатністю 0.10°.

С-скани та секторні зображення, також як і TOFD можуть відтворюватися одночасно  під час сканування. Дані контролю обсягом до  2 Гб  можуть зберігатися на USB носії для простоти передавання звітів у форматі PDF на ПК.

Ультразвуковий дефектоскоп на фазованих решітках Veo має два роз'єми, що дає змогу використовувати його як стандартний ПЗ дефектоскоп.  Заснований на базі дефектоскопів серії Masterscan прилад обладнаний уізсилювачем і генератором, які дають змогу досягти вищої роздільної здатності в підповерхньозносній зоні, більшої глибини проникнення та чудового співвідношення сигнал/шум, що дає змогу використовувати цей ультразвуковий дефектоскоп не тільки для контролю зварних швів (як моделі інших виробників).

Дефектоскоп обладнаний кольоровим світловідбивним TFT дисплеєм, що дає змогу виконувати роботу за будь-якого рівня освітленості, навіть за прямого сонячного світла.

Для отримання повнішого уявлення про можливості приладу перейдіть на http://www.sonatestveo.com/






 veo2.jpg veo3.jpg  veo_l.jpg
Основні технічні дані ультразвукового дефектоскопа:
Фазована решітка


16/64 (16 каналів; до 64 елементів)
роз'єм
 I-PEX
Генератор
 -50 ... -150 В (крок 10 в)
Розвертки S-Scan и L-Scan
Зображення
 S, L, B, C-Scan, вид зверху та знизу
Стандартний UT/TOFD

Режим відлуння, TOFD
Посилення 110 дБ (-30 ... 80 дБ)
Діапазон робочих частот: 6 вузьких смуг з центрами 0.5 MГц, 1 МГц, 2.25 МГц, 5 МГц, 10 МГц і 15 МГц; широка смуга 1... 18 МГц (-6 дБ)

Стандартний і фазований решітка
Кількість АРК: 1 крива з 3 sub-АРК (на кожен фокусний закон)
ВРЧ

Строби
A-Scan: 4 страби на A-scan
Оцінка по фронту та піку сигналу
S/L-Scan:
 2 на S/L-scan
Попередження про вихід

Вимірювання під час зображення A-Scan
за піком (FSH, dB, D, PL, SD)
по фронту (FSH, dB, D, PL, SD)
Ехо-ехо

Загальні характеристики

Пам'ять

Вбудована 6 Гб (standard), флешпам'ять USB 8 Гб (standard)

Швидкість санування

10... 15 см/с, відстань понад 10 м
Дисплей

TFT РК, 25.9 см діагональ, роздільна здатність 1024 x 600 точок, кольори 260k (65535 кольорів під час сканування)
Роз'єми

USB: 3 x USB  (480 Mbps)
Ethernet: Gbit Ethernet (1000 Mbps)
Video виведення: VGA аналоговий (1024 x 600)
Цифрове введення/виведення
8 смугастий LEMO роз'єм
Мережевий 5 В, 500 мA
Мова меню:

English, German, French, Spanish, Російська, Chinese.
Живлення

2 Li-ion акумуляторні батареї, підзаряджання в приладі, до 6 год безперервної роботи від однієї батареї
Фізичні параметри
Розміри (вхШхГ) 220 x 335 x 115 мм
Маса 5.28 кг 1 батарея/ 5.75 кг — 2 батареї

Робоча температура -10
oC ... 40 oC.
Зберігання — 25 oC ... 70 o
Відносна вологість 5... 95% без конденсата
Клас захисту IP65
Гарантія 1 рік.
Стандарт калібрування EN12668.
