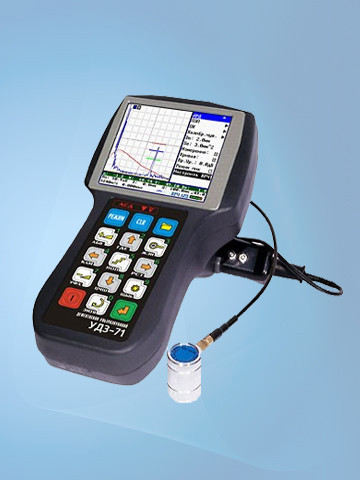

Дефектоскоп ультразвуковий портативний УД3-71

Ціну уточнюйте

  • В наявності
Дефектоскоп ультразвуковий портативний УД3-71
Дефектоскоп ультразвуковий портативний УД3-71В наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Надійний і перевірений часом ультразвуковий дефектоскоп УД3-71.

Дефектоскоп УД3-71 застосовується у всьому спектрі завдань ультразвукової дефектоскопії та заслуговує тільки на найкращі відгуки.

Портативний ручний повнофункціональний ультразвуковий дефектоскоп, призначений для ультразвукового контролю металів, пластмас, кераміки та порцеляна, контролю зварних швів, вимірювання товщини об'єкта контролю.

Головною особливістю приладу є невелика вага та габарити, що дає змогу працювати в складних і обмежених умовах, а також роблять дефектоскоп зручним під час поїздок і відряджень.

Дефектоскоп УД3-71 — ультразвуковий дефектоскоп загального призначення призначений для:

  • ручного контролю продукції на наявність дефектів типу порушення суцільності та однорідності матеріалу в сировині, готових виробах, напівфабрикатах, зварних, паяних, болтових, клепаних та інших сполуках;
  • вимірювання глибини та координат залягання дефектів;
  • вимірювання товщини різних виробів за однобічного доступу до них;
  • вимірювання відносин амплітуд сигналів, відбитих від дефектів;
  • вимірювання еквівалентних розмірів дефектів;
  • оцінювання швидкості поширення ультразвукових  коливань у різних матеріалах.

 Дефектоскоп здатний контролювати матеріали та вироби зі швидкістю ультразвукових хвиль від 1500 м/с до 12 000 м/с.

 Ультразвуковий дефектоскоп УД3-71 забезпечує проведення контролю зварних з'єднань і основних матеріалів, а також вимірювання товщини монометалів, біметалів відповідно до вимог нормативних документів у різних виробничих секторах.

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметри ультразвукового дефектоскопа УД3-71

Макс. діапазон

дюйм

236,22

мм

6000

Мін. діапазон

дюйм

0,039

мм

1

Швидкість у матеріалі

inch/µs

від 0,0025 до 0,0375

м/с

от 1000 до 15000

Затримка зображення

дюйм

236,22

мм

6000

Затримка (у призмі) (probe delay)

µs

от 0 до 100

Частота

МГц

від 0,4 до 20

Частота ЗІ

Гц

от 30 до 1000

Робочі режими



А-скан, Б-скан

Посилення

дБ

от 0 до 100

Ректифікація (детектування)



радіосигналу (RF), двопівперіодного сигналу, позитивного та негативного напівхвиль

Отсечка шумов

%

от 0 до 80

Строби



Два незалежні трирівневі вимірювальні страби;
Два додаткові спеціальні строби;

Режими вимірювання



Пік, Фронт

Реконфігуровані показання в А-скані



відстань за променем, амплітуда в стробах, координати залягання дефектів,  еквівалентні розміри дефекту

Дискретність вимірювання

дюйм

0,00039

мм

0,01

Сигналізація дефекту (alarm)



звукова, світлова, візуальна

Кількість параметрів



100

Мовами й одиниці



Моваве меню: англійська, російська, китайська (можливі додаткові на вимогу замовника), одиниці  система СІ

Зв'язок із ПЕВМ



USB-порт

Батарея



Акумуляторна Ni-MH 12В/2500 мА×год

Час роботи від батареї

година.

не менш ніж 8

Живлення від мережі змінного струму



Змінний струм однофазна мережа, 230 вольтів, 50 Гц.

Екран



Кольоровий TFT

Розмір екрана

дюйм

2,756 ´ 1,969

мм

70 ´ 50

Роздільна здатність екрана

піксель

320 ´ 240

Розмір А-скана W x H

піксель

320 ´ 200

Габаритні розміри

дюйм

8,27 ´ 3,94 ´ 4,33

мм

210 ´ 100 ´ 110

Вага

фунт

1,764

кг

0,8

Робоча температура

ºF

от -40 до +122

ºC

от -40 до +50

Захист від впливу довкілля



IP 65 за ГОСТ 14254

Базова комплектація дефектоскопа УД3-71

  • електронний блок дефектоскопа ультразвукового УД3-71.............................. 1 шт.
  • п'єзоелектричні перетворювачі (М8):
    - П111-2,5-К12-003......................................................................................... 1 шт.*
    - П121-2,5-50-М-003....................................................................................... 1 шт.*
  • кабель з'єднувальний ПЕП/електронний блок (М8×2BNC)............ 1 шт. **
  • кабель з'єднувальний ПК/електронний блок (USB×USB mini)........ 1 шт.
  • кабель синхронизации..................................................................................1 шт. ***
  • автоматичний зарядний пристрій Friwo................................................................ 1 шт.***
  • головні телефони................................................................................................... 1 шт. ***
  • програмне забезпечення для обробки
    результатов контроля на ПК.......................................................................... 1 шт.
  • посібник користувача з програмного
    забезпеченню для оброблення результатів контролю на ПК.................................... 1 экз.
  • посібник з експлуатації УД3-71.23535778.03.01.05РЕ....... 1 экз.
  • посібник з експлуатації Friwo.23535778.001 РЕ.......... 1 экз.****
  • чохол для електронного блока дефектоскопа УД3-71....................................... 1 шт.
  • кейс для запасних частин і приладдя......................................................................... 1 шт.
  • свидетельство о поверке дефектоскопа УД3-71.......................................... 1 экз.

____________________________
* - Може змінюватися (або доповнюватися) на замовлення споживача.
**  - Під час постачання перетворювачів типу П112 кабель конструктивно може входити до ПЕП.
*** — Постачається на окреме замовлення споживача.
*** - Тип ЗП може змінюватися.

Характеристики
Основні
Країна виробникУкраїна
