Ампула рівня АКН для мірників за ГОСТ 2386-73

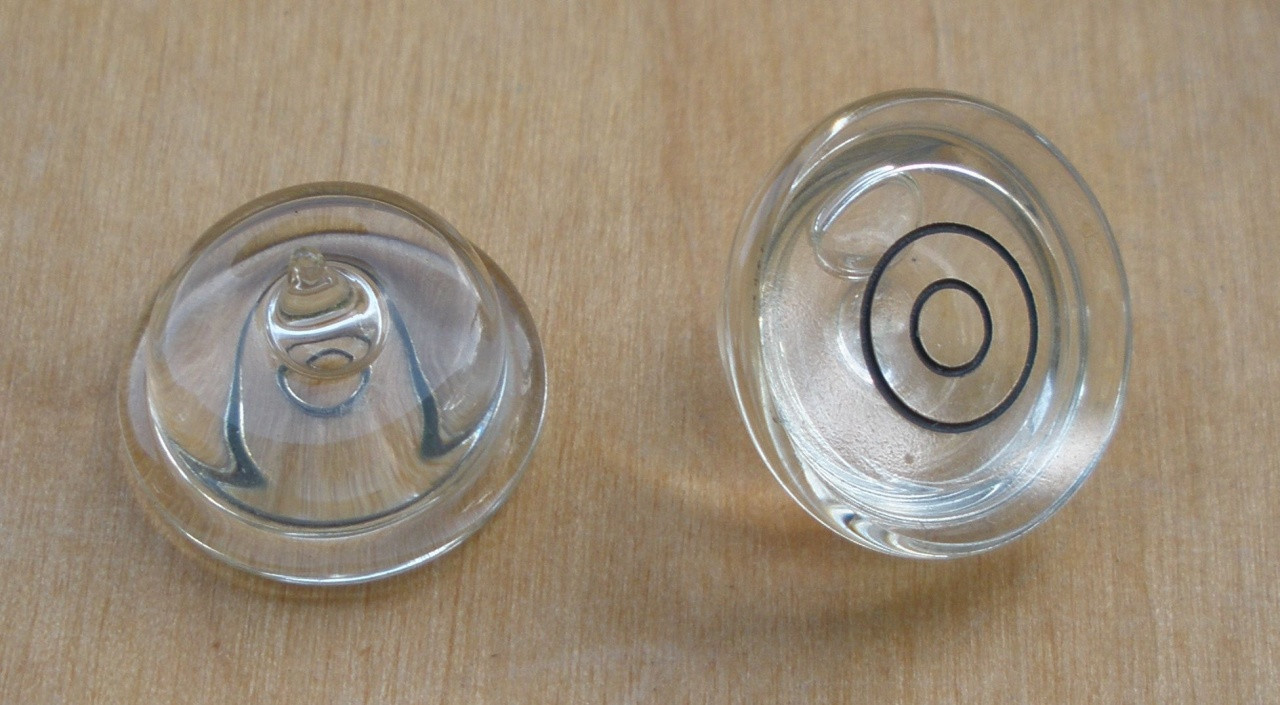

Ампула рівня АКН — кругла скляна ампула нормального виконання зі шкалою у вигляді кругових рисок. Застосовується у мірниках, вимірювальних приладах та обладнанні для контролю положення відносно горизонтальної площини.

УКРПРИЛАД виготовляє ампули АКН за ГОСТ 2386-73, а також розглядає виробництво за кресленнями та технічними вимогами замовника. Конкретний розмір, ціна поділки та виконання визначаються під час замовлення.

Ампула АКН — конструкція та призначення

Згідно з ГОСТ 2386-73 тип АК являє собою круглу ампулу рівня малої точності зі шкалою у вигляді кругових рисок. Літера Н у позначенні АКН вказує на нормальне температурне виконання.

На відміну від циліндричних ампул, що контролюють нахил переважно вздовж заданого напрямку, кругла ампула дозволяє візуально визначати відхилення від горизонтального положення за переміщенням бульбашки відносно концентричних рисок.

Основні характеристики АКН за ГОСТ 2386-73

Примітка: наведені розміри та ціни поділки стосуються стандартизованих виконань АК за ГОСТ 2386-73. Конкретне позначення виробу необхідно погоджувати під час замовлення.

Стандартні виконання круглих ампул АКН

Наприклад, позначення АКН 10′-17 ГОСТ 2386-73 відповідає круглій ампулі нормального виконання з номінальною ціною поділки 10′ та діаметром 17 мм.

Застосування

Ампули АКН можуть застосовуватися у складі мірників, вимірювальних приладів, технологічного обладнання та інших пристроїв, де необхідно візуально контролювати встановлення відносно горизонтальної площини.

Кругла форма особливо зручна в конструкціях, де необхідно контролювати нахил одночасно відносно двох взаємно перпендикулярних напрямків.

Виготовлення УКРПРИЛАД

УКРПРИЛАД виробляє прецизійні ампули рівня на власній технологічній базі. Для виготовлення застосовуються скляні заготовки, виконується формування робочої поверхні, нанесення розмітки, заповнення робочою рідиною та контроль параметрів готової ампули.

Крім стандартних виконань, розглядається виготовлення ампул для заміни компонентів у приладах, що перебувають в експлуатації, а також виробництво за технічною документацією замовника.

Виготовлення за кресленням або зразком

Якщо необхідна ампула застосовується у приладі або мірнику, виробництво якого припинено, можливість виготовлення може бути розглянута за кресленням, технічною документацією або наданим зразком.

Під час технічного погодження визначаються габаритні розміри, необхідна чутливість, геометрія шкали, умови експлуатації та інші параметри, необхідні для сумісності з конкретним приладом.

Як замовити АКН

Для точного підбору або виготовлення бажано вказати:

• позначення ампули АКН, якщо воно відоме;
• необхідну ціну поділки;
• діаметр та інші габаритні розміри;
• тип приладу або мірника;
• необхідну кількість;
• креслення або технічну документацію за наявності;
• особливі вимоги до виконання.

Інші ампули рівня УКРПРИЛАД

Крім круглих ампул АКН, УКРПРИЛАД виробляє циліндричні та спеціальні ампули різних типів і виконань.

Ампули рівня за ГОСТ 2386-73 →

Ампули АЦПН, АЦК, АЦР та АК — типи і виконання →

Власна продукція УКРПРИЛАД →

Поширені запитання

Що означає позначення АКН?

АК означає круглу ампулу рівня зі шкалою у вигляді кругових рисок, а Н — нормальне температурне виконання.

Яка ціна поділки буває в АКН?

ГОСТ 2386-73 передбачає для круглих ампул АК номінальні ціни поділки 60′, 30′, 20′, 10′ та 5′. Доступне значення пов'язане з типорозміром ампули.

Чи можна виготовити АКН для старого мірника?

Так, можливість виготовлення ампули для ремонту або відновлення приладу розглядається за позначенням, кресленням, технічною документацією або наданим зразком.

Чи можна замовити нестандартну ампулу?

Можливість виготовлення за індивідуальними вимогами визначається після аналізу розмірів, необхідної чутливості та умов експлуатації.
