Зразок СО-2

 Зразок СО-2 призначений для настроювання та перевірки основних параметрів ультразвукового контролю відповідно до ГОСТ 14782-86.

Основні технічні харрактеристики стандартного зразка СО-2

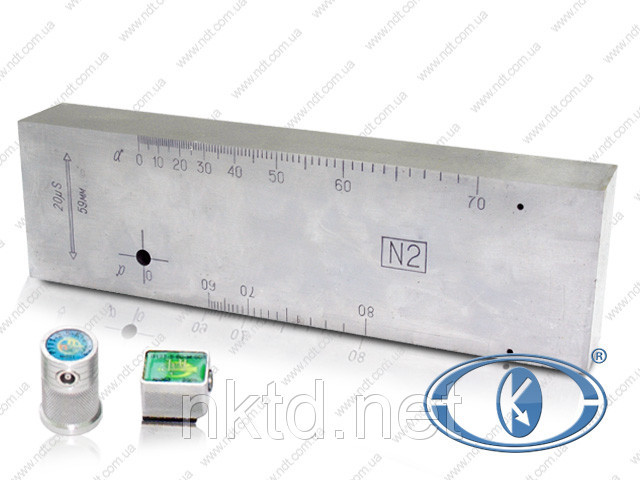

СО-2 складається з плити, виготовленої зі сталі 20 ГОСТ 1050-74/допускається сталь 3 за ГОСТ 14637-69/ з нанесеним графічним способом кутовою шкалою.

 Отвори Ø2 мм, просвердлені на глибині 3 і 8 мм, застосовують для оцінки «мертвої зони».

 Отвір Ø6 мм призначений для вимірювання кута введення похилих перетворювачів і для настроювання дефектоскопа на задану умовну чутливість. Обраний Ø6 мм у разі тривалості імпульсів, що застосовуються в ультразвуковій дефектоскопії, виключає інтерференцію дзеркально-відбивної хвилі та хвилі ковзання.

 Ширина СО-2 становить 59 мм, що відповідає часу поширення поздовжньої ультразвукової хвилі в прямому напрямку ~20 мкс.

 Інтервал часу між першим і третім донним сигналом за шириною зразка становить 40±1 мкс.

 Швидкість поширення поздовжньої ультразвукової хвилі на частоті  2,5±0,5 МГц  за температури 20±5 °C дорівнює 5900±59 м/с. Похибність визначення швидкості не гірше ніж 0,5%.

 Центр отвору Ø6 мм може бути зміщений від  номінального розташування не більш ніж на ±0,5 мм.

 Відстань будь-якої ризики шкали кута нахилу від базової/0°/не відрізняється від розрахункового значення Lp більш ніж на  ±0,1 мм, що забезпечує похибку кутової шкали не гірше 30°, де

• Lp=44tga, для шкали від 0 до 70°
• Lp = 15tga, для шкали від 60 до 80°

Відхилення амплітуди сигналу від отвору Ø 6 мм на частоті 1,25 МГц і вугілля призми перетворювача УЗК/40±1/°   или /50±1/°  від сигналу в Національному стандартному зразку ГСОУ-1-5 не перевищує  ±1 дБ.
