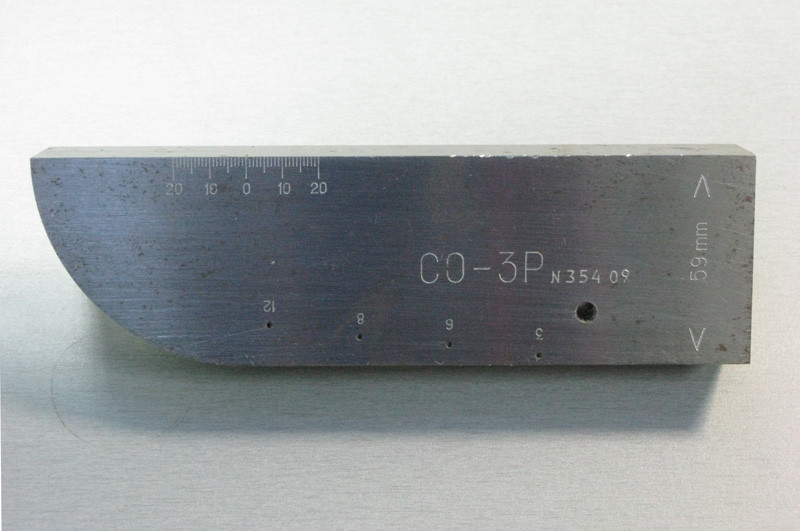

Стандартний зразок СО-3Р

 Стандартний зразок СО-3Р (ГОСТ 18576-85) виготовлений зі сталі марки 20 відповідно до ГОСТ 1050, призначений для калібрування ультразвукових дефектоскопів у разі ультразвукового контролю.

 Стандартний зразок СО-3Р дає змогу:

• визначити точку введення ультразвукових  коливань і стрілу ультразвукових перетворювачів  з похибкою ± 0,5 мм;
• визначити кут введення ультразвукових коливань із похибкою  ±1 угл. град.;
• визначити неконтрольовану (мертву) зону (по сталі) дефектоскопа з ультразвуковим перетворювачем, налаштованим на задану чутливість;
• зробити налаштування швидкості розгортання дефектоскопа з перетворювачем;
• зробити настроювання дефектоскопів із перетворювачем на задану умовну чутливість

 Основні технічні характеристики

 Швидкість поздовжніх ультразвукових коливань (УЗК) у матеріалі зразка на частоті 2,5 МГц за температури (20±5) 0 C дорівнює (5900±59) м/с.

 Час поширення ПЗК під час настроювання розгортки (20±0,5) мкс.

 Нуль шкали для визначення точки введення перетворювача збігається з центром радіуса зразка з точністю (±0,1) мм.

 Геометричні розміри зразка відповідають ГОСТ 18576-85.
