Стандартні зразки для ультразвукового контролю (СО-2, СО-3, V1, V2)

Стандартні зразки для ультразвукового контролю застосовуються для налаштування та перевірки ультразвукових дефектоскопів, товщиномірів і перетворювачів. У каталозі представлені зразки СО-1, СО-2, СО-3, СО-3Р, V1, V2, комплекти КСО, зразки-сходинки та стандартні зразки підприємства (СОП).

Вибір зразка залежить від застосовуваної методики, типу ультразвукового дефектоскопа, характеристик ультразвукового перетворювача та параметрів, які необхідно налаштувати або перевірити.

Стандартний калібрувальний блок V1 для налаштування обладнання ультразвукового контролю. Зміст: призначення · види зразків · V1 і V2 · СОП · вибір зразка · обладнання · FAQ

Для чого потрібні зразки під час ультразвукового контролю

Перед проведенням УЗК необхідно налаштувати систему «прилад — перетворювач» відповідно до застосовуваної процедури контролю. Стандартні та настроювальні зразки створюють відтворювані акустичні умови й дають змогу виконувати передбачені методикою операції налаштування та перевірки.

Залежно від конструкції зразка за його допомогою можуть виконуватися:

• налаштування діапазону та часової розгортки;
• перевірка точки виходу похилого перетворювача;
• визначення або перевірка кута введення;
• налаштування чутливості;
• перевірка роздільної здатності;
• налаштування ультразвукового товщиноміра;
• перевірка системи «дефектоскоп — ПЕП» перед проведенням контролю.

Основні види стандартних і настроювальних зразків

Калібрувальні блоки V1 і V2

V1 (блок №1) — один із найбільш поширених універсальних зразків для ручного УЗК. Конструкція дає змогу використовувати його під час налаштування часової бази, перевірки перетворювачів та виконання інших операцій відповідно до процедури контролю.

Для блока №1 застосовується стандарт ISO 2400. Під час замовлення необхідно враховувати конкретне нормативне виконання зразка, матеріал, геометричні розміри та комплект супровідної документації.

Калібрувальний блок V2 — компактний зразок для налаштування та перевірки системи ультразвукового контролю.

V2 (блок №2) має компактнішу конструкцію. Він застосовується, зокрема, для налаштування часової бази, перевірки точки виходу та кута введення похилих перетворювачів. Вимоги до блока №2 встановлює ISO 7963.

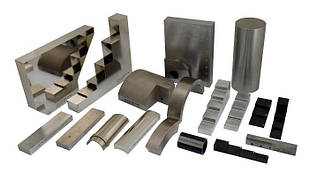

Стандартні зразки підприємства (СОП)

Для конкретного об'єкта контролю універсальних зразків може бути недостатньо. У таких випадках застосовуються стандартні зразки підприємства (СОП), конструкція яких визначається вимогами процедури контролю.

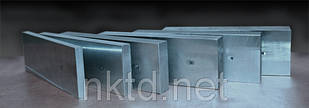

СОП можуть виготовлятися для контролю листового матеріалу, труб, зварних з'єднань та інших виробів. Як штучні відбивачі застосовуються зарубки, отвори та інші елементи заданої геометрії відповідно до технічної документації.

Під час замовлення СОП необхідно визначити матеріал, геометрію виробу, товщину, тип і розташування штучних відбивачів, а також нормативний документ або надати креслення.

Як вибрати зразок для УЗК

Обладнання для ультразвукового контролю

Стандартні зразки є частиною системи УЗК. Для комплектації робочого місця також використовуються ультразвукові дефектоскопи та ультразвукові перетворювачі ПЕП.

Для задач контролю залишкової товщини представлені ультразвукові товщиноміри. Повний асортимент обладнання зібрано в розділі «Ультразвуковий контроль».

Часті запитання

Чим V1 відрізняється від V2?

Це стандартні блоки різної конструкції. V1 є більшим універсальним блоком №1, а V2 — компактним блоком №2. Конкретний зразок вибирають відповідно до вимог процедури контролю.

Чи можна замінити СОП стандартним зразком V1 або V2?

Не завжди. Якщо процедура вимагає налаштування за зразком, що відповідає конкретному об'єкту, матеріалу або геометрії виробу, необхідно використовувати передбачений нею СОП.

Чи можна виготовити СОП під конкретну трубу?

Так. Параметри такого зразка визначаються діаметром, товщиною стінки, матеріалом, типом зварного з'єднання, штучними відбивачами та вимогами застосовуваної процедури.

Який зразок потрібен для ультразвукового товщиноміра?

Це залежить від діапазону товщин, матеріалу та вимог до налаштування. Для товщинометрії можуть застосовуватися ступінчасті зразки та комплекти плоскопаралельних мір товщини.

УКРПРИЛАД постачає стандартні та настроювальні зразки для ультразвукового контролю та допомагає підібрати виконання під дефектоскоп, перетворювач, об'єкт і застосовувану методику.
